Una buena distribución del armario de conexiones es fundamental para tu red. Pero, ¿cómo garantizar una distribución funcional y organizada? En esta guía, aprenderás qué aspectos debes tener en cuenta y recibirás consejos prácticos que podrás aplicar de inmediato.
¿Qué es un armario de conexiones o armario para servidores de 19 pulgadas?
Los gabinetes de 19 pulgadas gabinetes para servidores y gabinetes de parcheo son gabinetes estandarizados para equipos de red y servidores. El nombre "19 pulgadas" hace referencia a la distancia exacta de 48,26 cm entre los perfiles de montaje verticales. Esta dimensión estandarizada garantiza que todos los equipos de red, como conmutadores, enrutadores, servidores y accesorios, encajen perfectamente dentro del gabinete.
Ventajas de un mueble de 19 pulgadas bien diseñado:
- Gestión centralizada de todos los equipos de red.
- Mejor refrigeración y ventilación
- Mayor seguridad para dispositivos valiosos
- Mantenimiento y solución de problemas más sencillos
- Apariencia profesional
Los 4 elementos básicos de la disposición de un armario de conexiones
1. Paneles de conexión para cableado estructurado
paneles de conexión de conexión de 19 pulgadas crean una estructura de red organizada. Son puntos de conexión centrales donde converge todo el cableado de red. Al numerar cada puerto y vincularlo a una ubicación específica en su edificio, se logra una claridad inmediata. ¿Qué tipo de panel de conexión se adapta mejor a su situación?

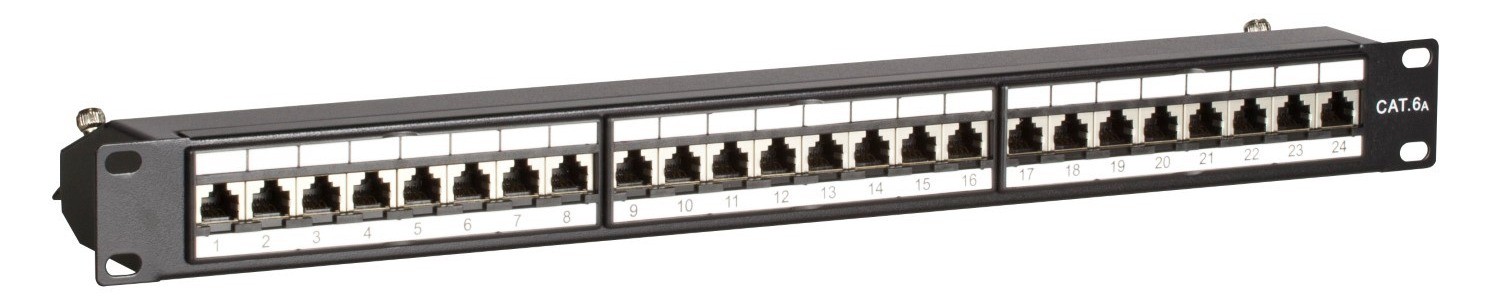

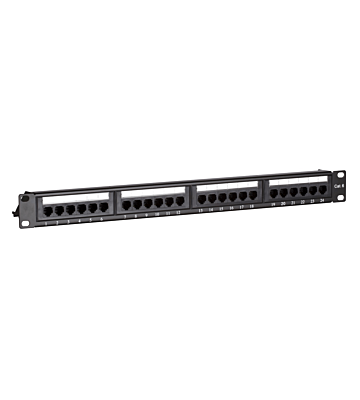

- Paneles de conexión estándar: Estos paneles cuentan con puertos RJ45 fijos en el frontal. Los cables se conectan en la parte posterior mediante una herramienta LSA, mientras que en el frontal se conectan los cables de conexión al equipo de red. Son ideales para configuraciones estándar donde se conocen de antemano las conexiones necesarias.

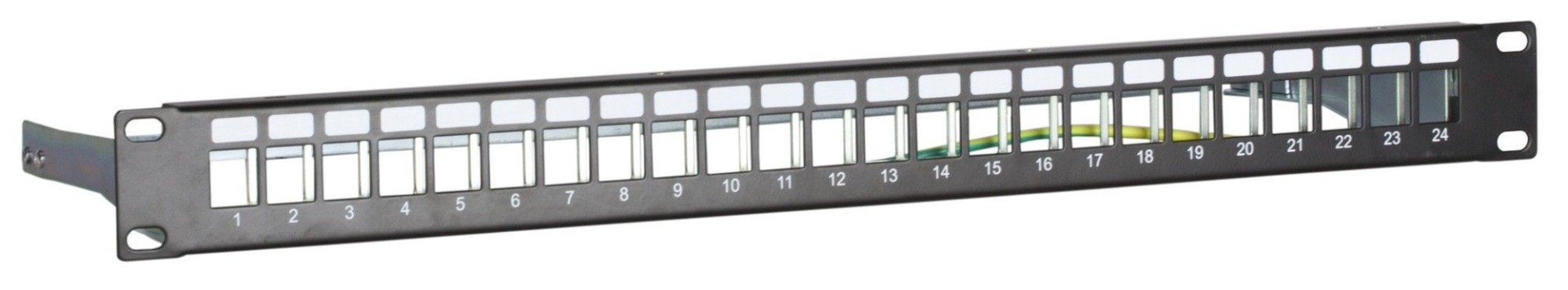

- Paneles de conexión Keystone: Para una máxima flexibilidad, elija un panel de conexión Keystone. Estos paneles aún no tienen puertos. Usted decide qué conectores Keystone instalar en el panel. Puede elegir entre conectores Keystone blindados (STP) y no blindados (UTP), CAT5e, CAT6 o CAT6a.
Consejo práctico: Instale siempre los paneles de conexión en la parte superior del armario para una gestión óptima del cableado.
2. Gestión de cables para armarios de parcheo de bajo mantenimiento
Un armario de servidores sin una gestión de cables adecuada se desordena rápidamente. Una gestión de cables profesional no solo garantiza una apariencia ordenada, sino que también mejora el flujo de aire, facilita el mantenimiento y prolonga la vida útil de los cables. Elija entre estas soluciones de gestión de cables:

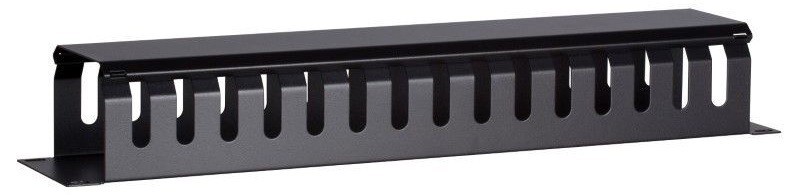

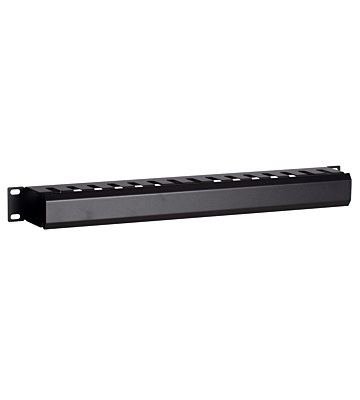

- Bandejas horizontales para cables: ideales para enrutar cables de conexión entre paneles de conexión y conmutadores.
- Bandejas verticales para cables: perfectas para organizar los cables que recorren el armario.
- Sujetacables : garantizan la organización de los cables sin dañarlos.
- Bridas de velcro: más sostenibles que las bridas tradicionales, ya que son reutilizables y distribuyen mejor la presión sobre el cable.
Consejo práctico: Agrupe los cables de conexión por función o departamento y utilice diferentes colores para una fácil identificación. Use cables de conexión cortos (de 25 a 50 cm) entre dispositivos cercanos. Esto le dará un resultado aún más ordenado.
3. Estantes para el almacenamiento flexible de diversos dispositivos.
No todos los dispositivos de red miden 19 pulgadas. Necesitas estantes para estos dispositivos. Elige entre varios tipos:
- estantes fijos : Estos estantes se montan en el lateral, entre los montantes verticales. Por lo tanto, ofrecen una capacidad de carga máxima. Los estantes fijos son ideales para equipos más pesados.
- estantes extraíbles : perfectas para equipos a los que necesitas acceder con regularidad. Piensa, por ejemplo, en servidores. Con una capacidad de carga de hasta 18 kg, estas estanterías facilitan mucho el mantenimiento.

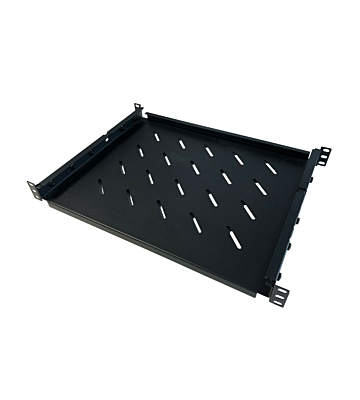

- Estantes estantes universales : estos estantes cuentan con puntos de montaje extraíbles. Esto permite ajustarlos a la profundidad del armario de conexiones. Gracias a sus 4 puntos de montaje, los estantes universales ofrecen una gran capacidad de carga.
Consejo práctico: Guarde los manuales importantes y la documentación confidencial en cajones con cerradura.
4. Paneles ciegos y paneles de cubierta para una mejor apariencia y control de la temperatura.
Puedes cerrar los espacios vacíos de tu servidor o armario de conexiones con paneles en blanco . Esto no es solo una cuestión estética, sino que también juega un papel importante en el control de la temperatura. Evitan que el aire caliente regrese a las zonas más frías. Esto mejora significativamente la eficiencia de tus ventiladores y sistemas de refrigeración. Elige el tipo de panel adecuado:
- Paneles ciegos macizos: ideales para un control máximo del flujo de aire en salas de servidores refrigeradas.
- Paneles ciegos perforados: la mejor opción si dispone de equipos que generan mucho calor y requieren ventilación adicional.
Consejo práctico: Instale paneles perforados sobre los equipos que generan calor para una refrigeración óptima. Hay alturas disponibles desde 0,5U hasta 6U, por lo que puede aprovechar cualquier espacio.
Construye tu propio armario de conexiones: Paso a paso para construir tu propio armario de red.
¿Estás pensando en construir tu propio armario de conexiones? Con los conocimientos y las piezas adecuadas, es totalmente posible. Empieza por elegir una solución de 19 pulgadas apropiada. bastidores de relés abiertos son una excelente opción. Estos bastidores de 19 pulgadas tienen ruedas y se pueden colocar fácilmente en un armario o habitación ya existente.
Al construir un armario de conexiones, asegúrese de tener suficiente espacio para futuras ampliaciones. Prevea al menos un 30 % de capacidad adicional. Para un armario de conexiones de fabricación propia, considere también un buen sistema de ventilación. Una ventaja de un rack abierto es la accesibilidad a todos los componentes desde todos los lados, lo que facilita la instalación y el mantenimiento.
Lista de verificación para una disposición óptima del gabinete de conexiones
✓ paneles de conexión - Cableado de red organizado con una estructura de etiquetas clara
✓ gestión de cables - Cables estructurados y agrupados para un mantenimiento sencillo
✓ estantes - estratégicamente ubicado para equipos sin formato de 19 pulgadas
✓ paneles en blanco - Acabado profesional con óptima circulación de aire
Productos populares para equipar un armario de conexiones
Un armario de parcheo o de servidores de 19 pulgadas bien configurado no solo ahorra tiempo en mantenimiento, sino que también prolonga la vida útil de valiosos equipos de red. Siga estas pautas y transforme su red en una infraestructura de TI profesional y optimizada.
