¿Qué profundidad de armario de parcheo necesita realmente? El tamaño requerido del armario de parcheo o armario para servidores depende de los dispositivos de red que desee instalar en su interior. En nuestra tienda, las dimensiones indicadas son las externas de los armarios. En este artículo, le mostramos el espacio interno disponible mediante planos.
Diversas dimensiones externas
Los armarios de pared y los armarios para servidores están disponibles en varios tamaños. Un armario de pared tiene una profundidad de 450 o 600 mm. Un armario para servidores independiente tiene una profundidad de 600, 800, 1000 o 1200 mm.
¿Qué profundidad de armario de parcheo necesita?
Para determinar la profundidad del gabinete que necesita, primero mida la profundidad del dispositivo de red más profundo que irá dentro del gabinete del servidor. Añada entre 5 y 10 centímetros a esta medida. Debe reservar este espacio adicional para los cables y la circulación de aire. Una vez realizado este cálculo, sabrá la profundidad del gabinete que necesita.
Dentro de un armario de pared o de servidor, hay cuatro montantes verticales, uno en cada esquina. A estos se fijan los dispositivos de red. Los montantes son ajustables en profundidad. Esto resulta útil si, por ejemplo, se desea montar un dispositivo pesado no solo en la parte frontal, sino también en la trasera. También se puede ajustar la separación para que coincida con los rieles telescópicos del servidor. Al colocar los montantes verticales más juntos o más separados, se consigue la separación exacta.
Estándar de 19 pulgadas de ancho
El marco de montaje de los gabinetes para servidores y de pared tiene un tamaño estándar de 19 pulgadas, o 48,26 cm. Y como 19 pulgadas es un ancho estándar para equipos de red, sus dispositivos de 19 pulgadas siempre encajarán perfectamente en un gabinete para servidores de 19 pulgadas.

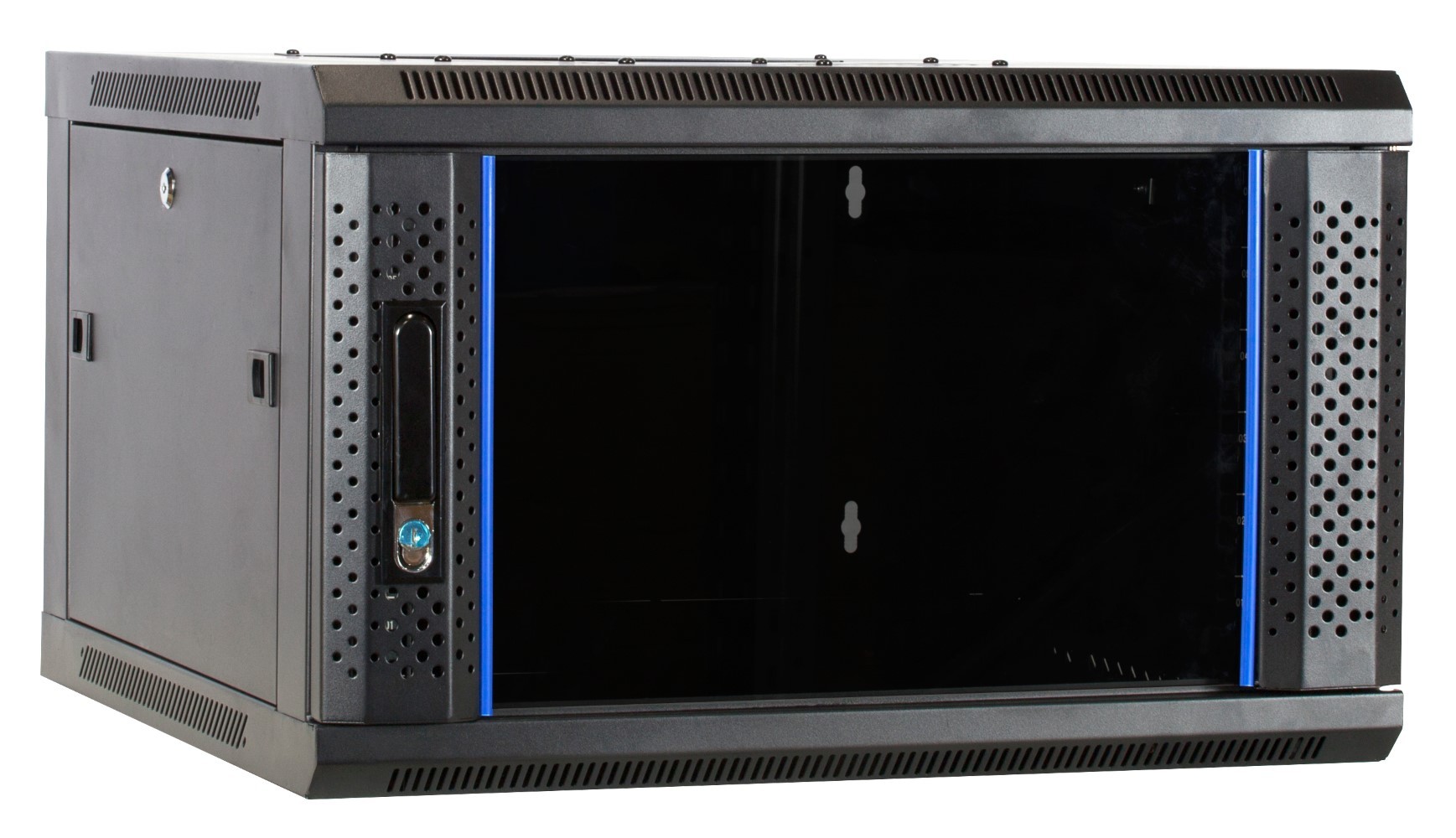

armarios de pared
En las ilustraciones a continuación, indicamos la profundidad máxima de instalación por mueble. Los dibujos de la izquierda muestran los montantes con la separación estándar. El dibujo de la derecha muestra la distancia máxima entre los montantes y las dimensiones internas totales. Haga clic en el botón debajo del dibujo para ver el mueble de pared correspondiente en nuestra tienda.
Armario de pared de 450 mm de profundidad:
 |

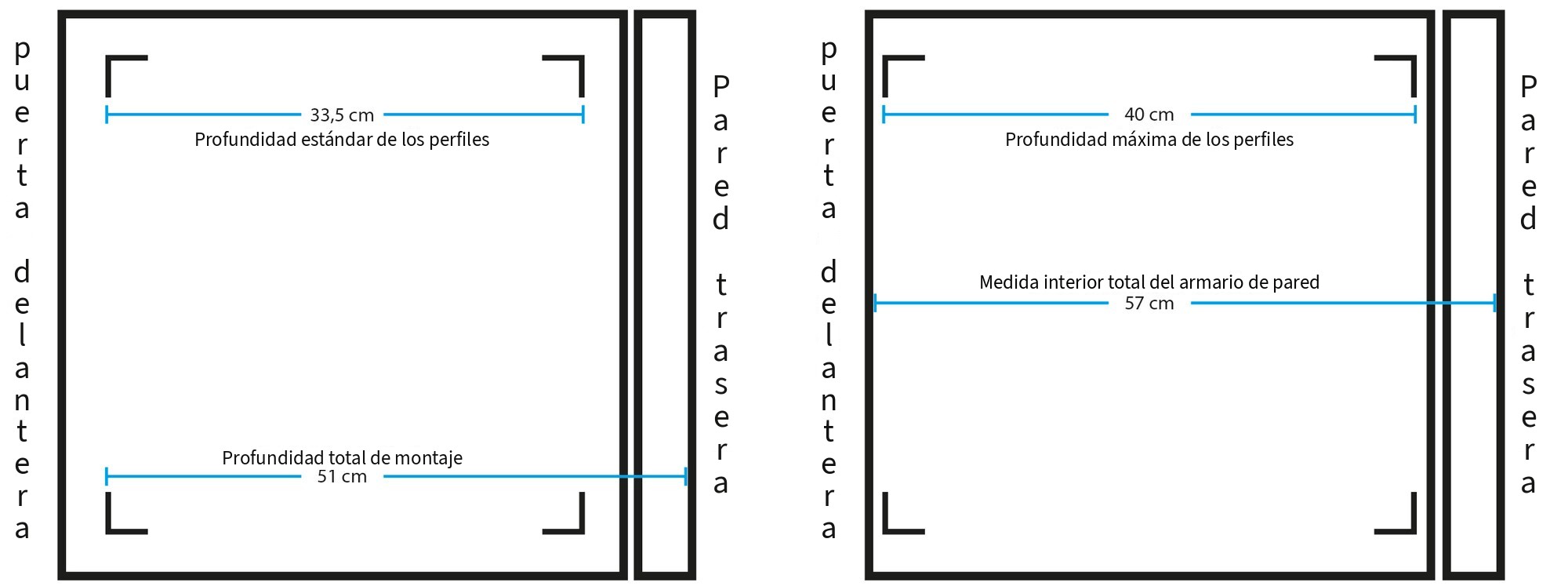

Armario de pared de 600 mm de profundidad, inclinable:
 |

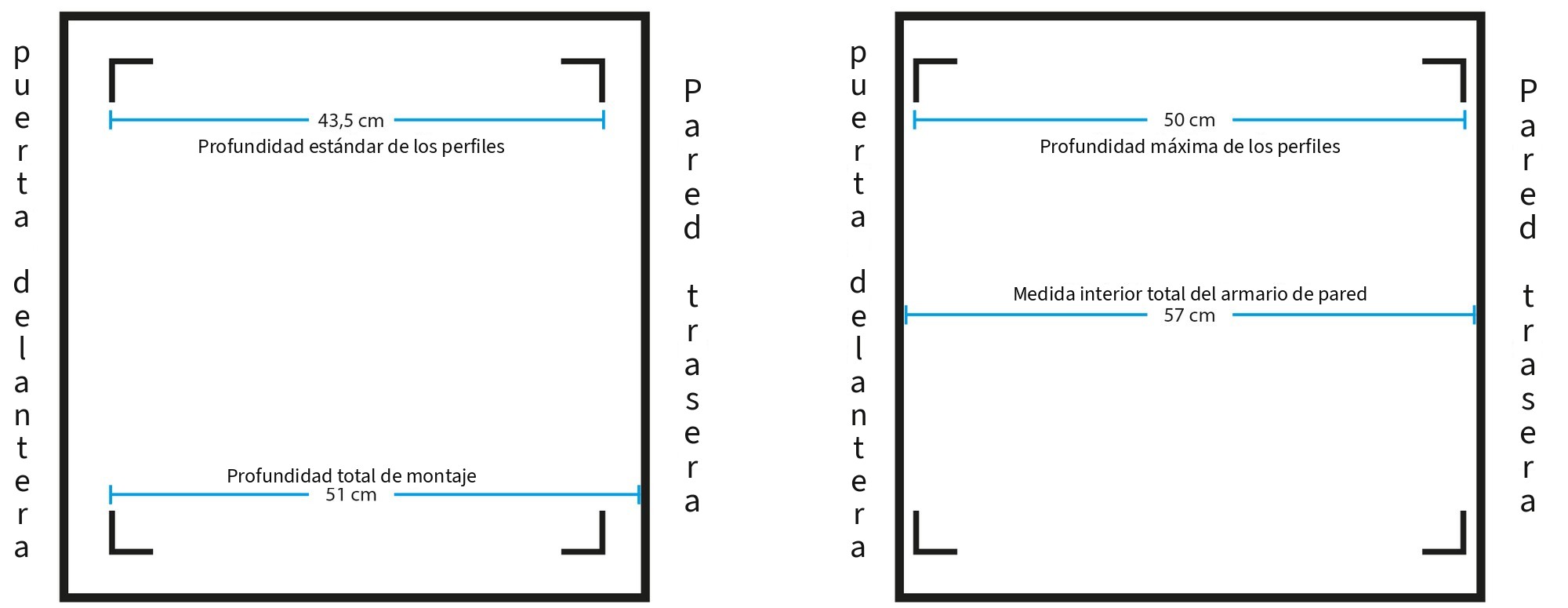

Armario de pared de 600 mm de profundidad, profundidad de instalación total:
 |
Armario de parcheo poco profundo
¿Un armario de pared de 450 o 600 mm de profundidad es demasiado grande? ¿Necesita un armario plano y poco profundo? Entonces, elija un flatbox. Dado que los dispositivos de red se montan en este armario de 19 pulgadas, se trata de un armario de parcheo poco profundo que, según la versión, sobresale de la pared entre 14 y 25 cm. Esto corresponde a un espacio de 3U a 8U. La profundidad de instalación de un flatbox de 5U, 6U y 8U es de 570 mm.

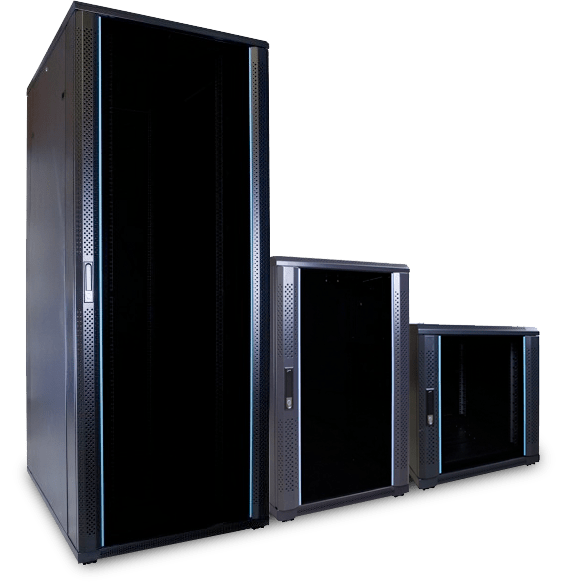

Armarios para servidores de pie

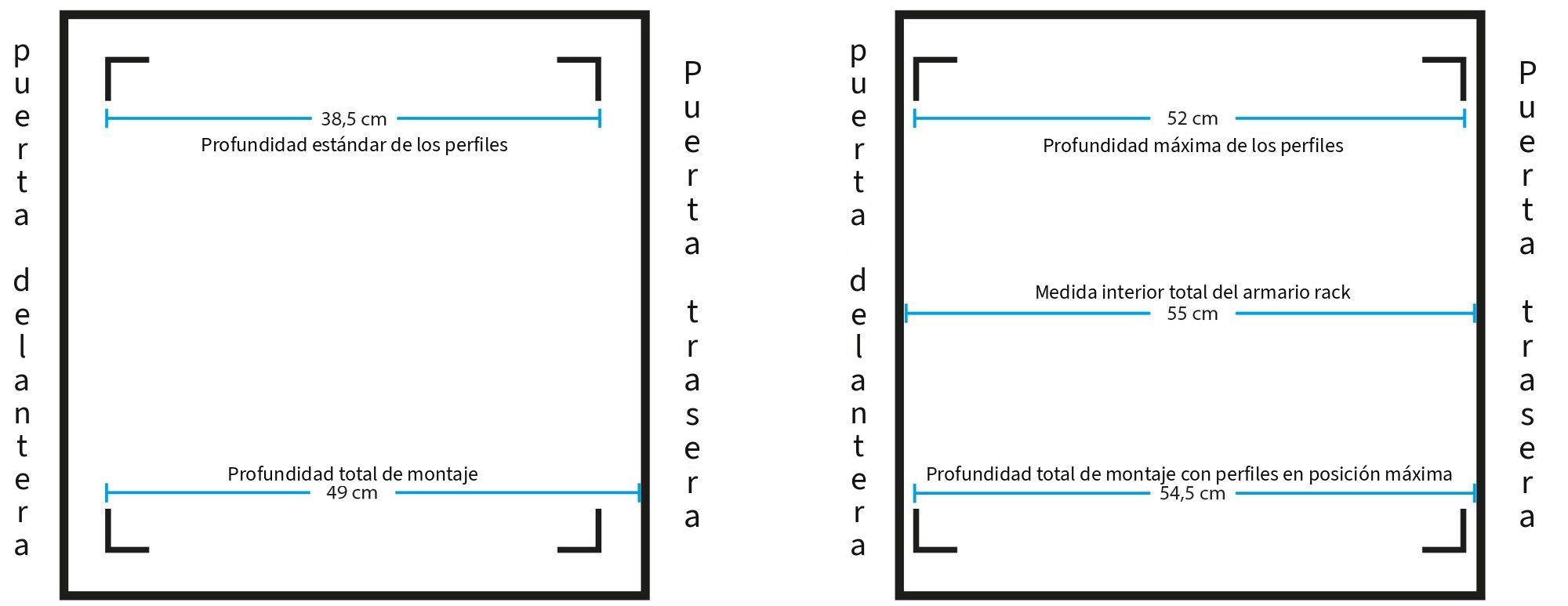

Armario para servidores de pie, 600 mm de ancho, 600 mm de profundidad:
 |

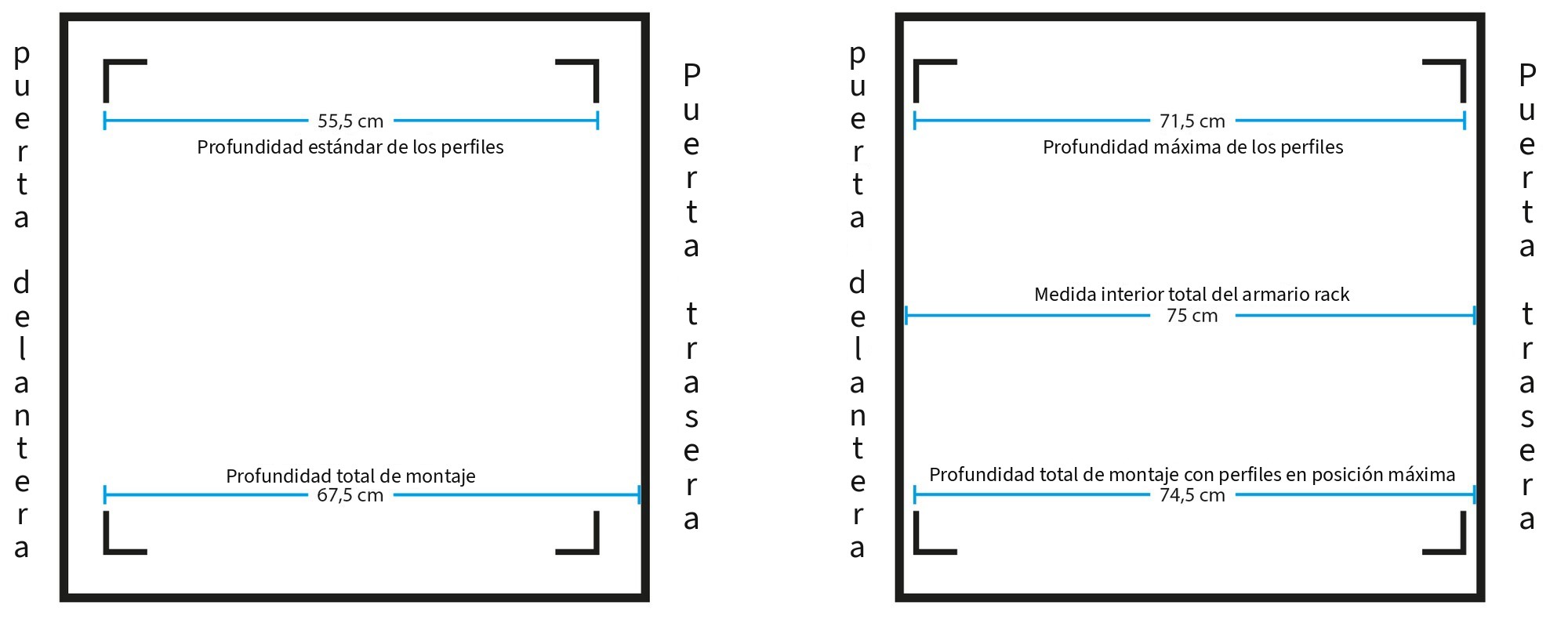

Armario para servidores de pie, 600 mm de ancho, 800 mm de profundidad:
 |
Armario para servidores de pie, 600 mm de ancho, 1000 mm de profundidad:
 |

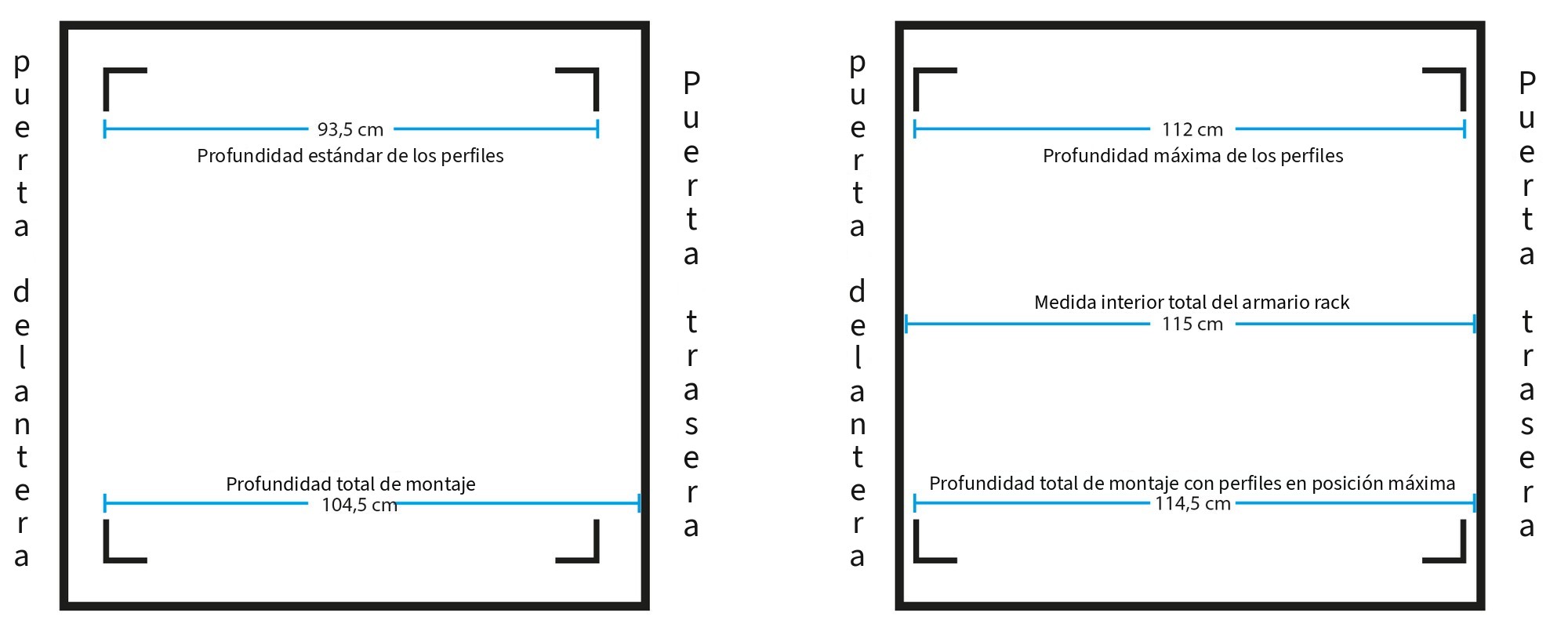

Armario para servidores de pie, 600 mm de ancho, 1200 mm de profundidad:
 |

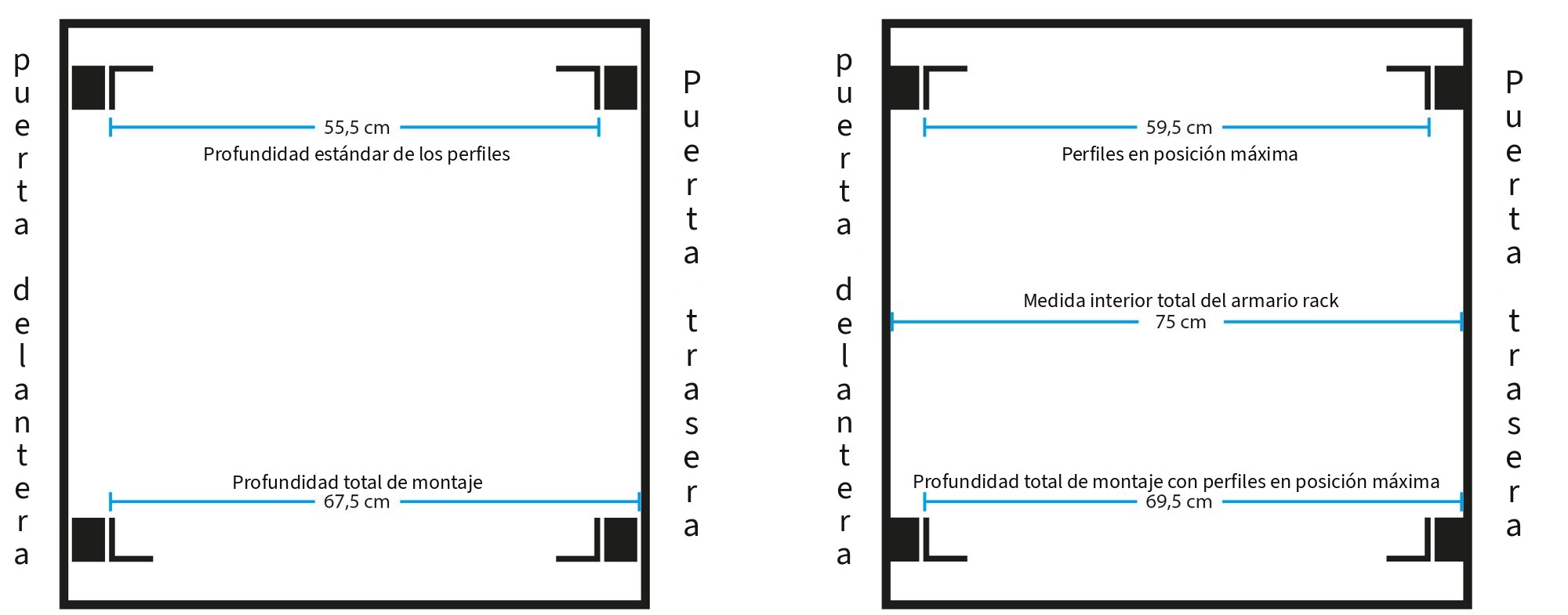

Armario para servidores de pie, 800 mm de ancho, 800 mm de profundidad:
 |

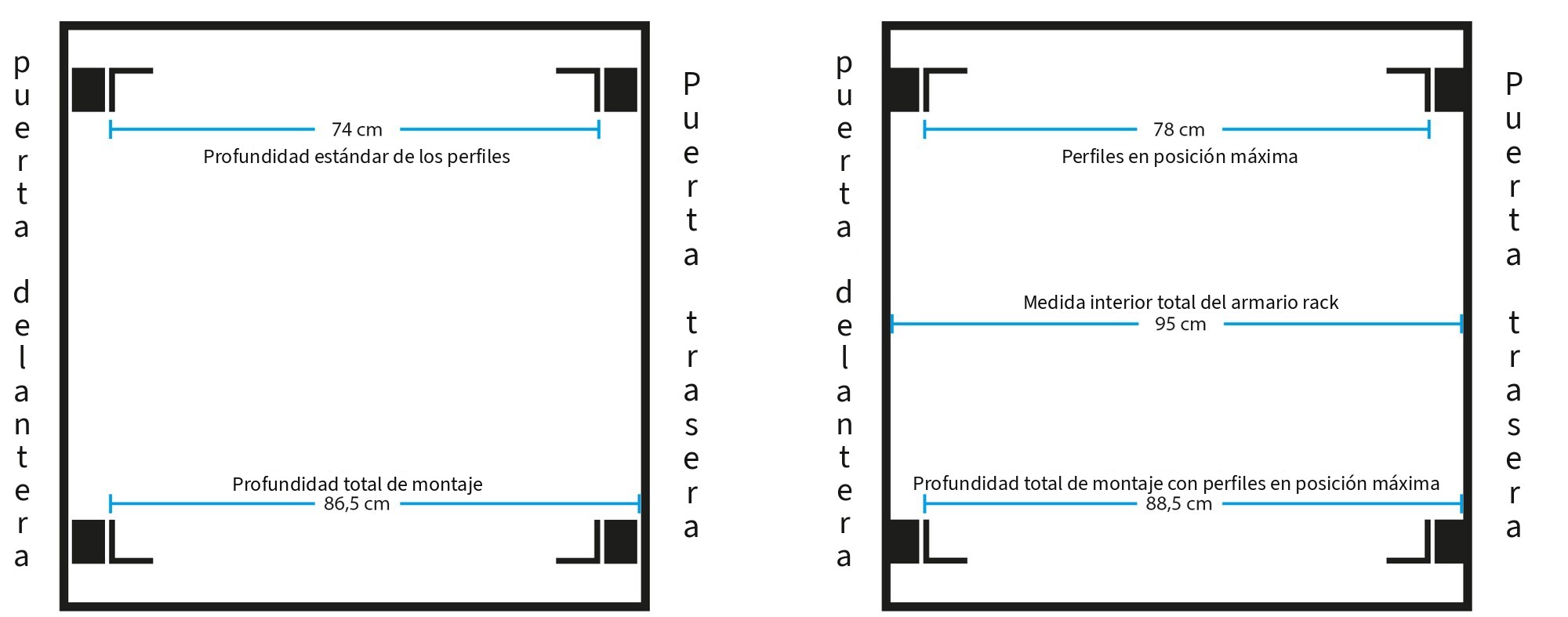

Armario para servidores de pie, 800 mm de ancho, 1000 mm de profundidad:
 |

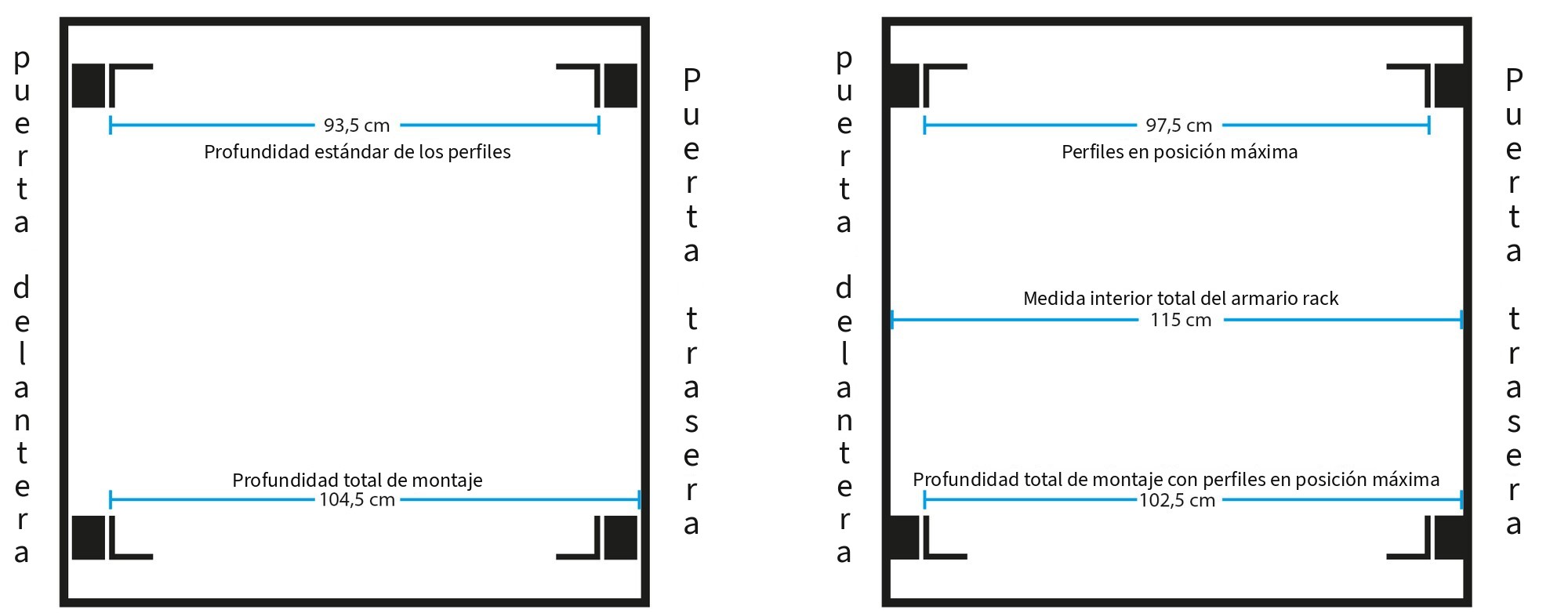

Armario para servidores de pie, 800 mm de ancho, 1200 mm de profundidad:
|
