Los conectores Keystone son extremadamente útiles para equipar un panel de conexiones con las conexiones necesarias. De esta manera, no dependerá de un panel de conexiones con, por ejemplo, solo conexiones RJ45 Cat5e.
Los conectores Keystone son extremadamente útiles para equipar un panel de parcheo Keystone con las conexiones que necesitas. De esta manera, no dependes de un panel de conexiones con, por ejemplo, solo conexiones RJ45 Cat5e.
Secuencia de colores de los conectores Keystone
Los conectores Keystone están disponibles en varias variantes. Un conector Keystone se puede usar para terminar diferentes tipos de cableado de datos. El cable se conecta a una tira LSA ubicada en la parte posterior o interna del conector Keystone. Los ocho hilos se fijan en los ocho puntos de conexión mediante una Alicates LSA . Las tiras LSA siempre presentan una secuencia de colores A y B. Sin embargo, a veces puede haber confusión al respecto con los diferentes conectores Keystone. La secuencia de colores puede variar según el conector, o no está del todo claro qué puntos de conexión corresponden a cada color.
Paso 1 - Utilice un cable rígido
Si decide utilizar piedras angulares , es importante asegurarse de usar un cable con núcleo rígido. Los cables con núcleo flexible no se pueden conectar a las tiras LSA. Esto se debe a que los hilos de cobre sueltos y muy finos de los pares de conductores de un cable flexible no se pueden conectar correctamente con la herramienta LSA.
Paso 2 – Aplicar el estándar B
Como se mencionó anteriormente, los conectores Keystone cuentan con una tira LSA con dos secuencias de color, indicadas por A y B. En Europa, el estándar B se aplica siempre por defecto. Por lo tanto, al conectar un cable rígido al conector Keystone, se debe seguir la secuencia de color indicada por B. Sin embargo, esta secuencia de color puede variar entre los diferentes conectores Keystone, lo que suele generar confusión. Al realizar cambios en una red existente, por ejemplo, al conectar cables de forma ordenada en la estación de trabajo, verifique la caja de terminales para comprobar qué código de color se ha aplicado.
Paso 3: Conecte los pares de cables a los puntos de conexión correctos.
En las imágenes que aparecen a continuación, explicamos qué secuencia de colores puede utilizar para cada conector Keystone.

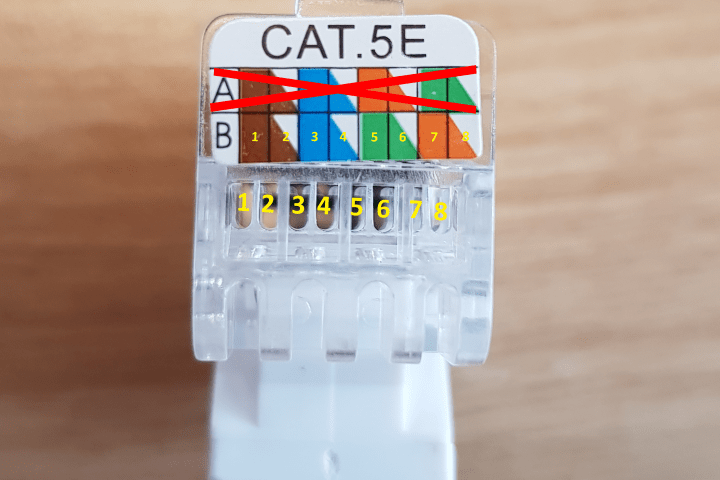

Conector Keystone UTP Cat5e - Sin herramientas (DS-KC-UTP5-TL)
 | 1: Marrón 2: Blanco-Marrón 3: Azul 4: Blanco-Azul 5: Verde 6: Blanco-Verde 7: Naranja 8: Blanco-Naranja |

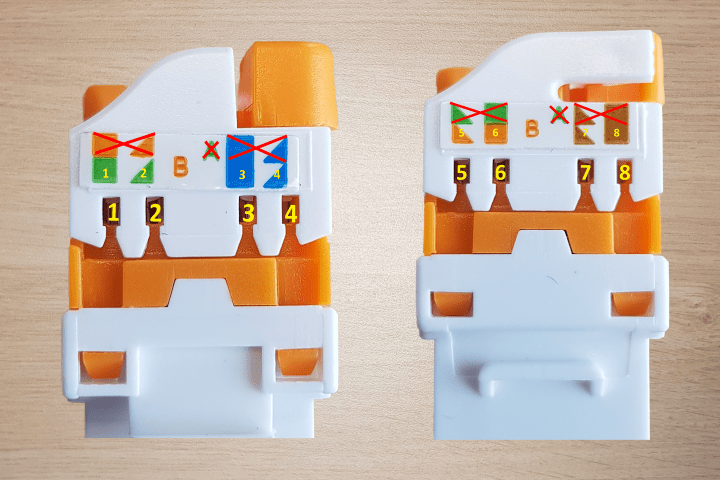

Conector Keystone UTP CAT6 - Giro sin herramientas (DS-KC-UTP6-TL-T)
La siguiente secuencia de colores se aplica al siguiente conector Keystone, además del DS-KC-UTP6-TL-T: DS-KC-UTP6A-TL-T.
 | Cara 1 1: Verde 2: Blanco-Verde 3: Azul 4: Blanco-Azul Cara 2 5: Blanco-Naranja 6: Naranja 7: Blanco-Marrón 8: Marrón |

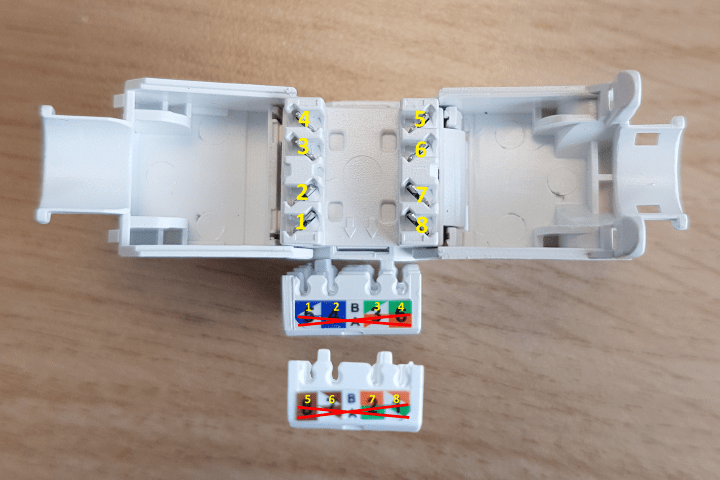

Conector Keystone UTP Cat6a (DS-KC-UTP6A-RJ45)
La secuencia de colores que se muestra a continuación se aplica no solo al DS-KC-UTP6A-RJ45, sino también al siguiente conector Keystone: DS-KC-STP6A-TL.
 | 1: Blanco-Azul 2: Azul 3: Blanco-Verde 4: Verde 5: Marrón 6: Blanco-Marrón 7: Naranja 8: Blanco-Naranja |

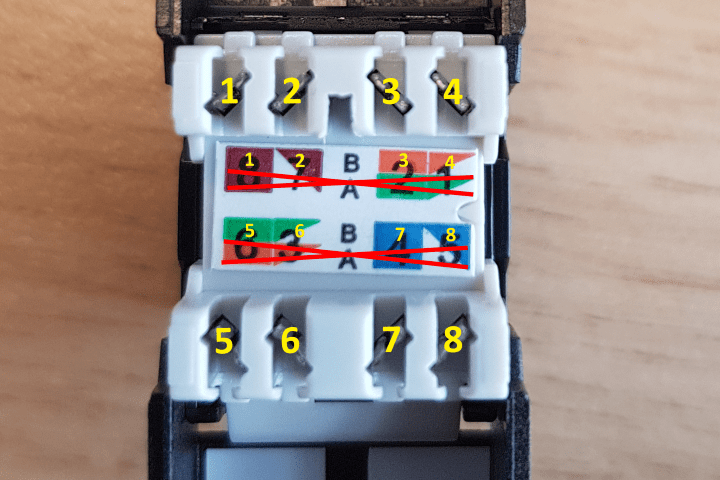

Conector Keystone UTP CAT6a - Sin herramientas (DS-KC-UTP6A-TL)
La siguiente secuencia de colores se aplica al siguiente conector Keystone, además del DS-KC-UTP6A-TL: DS-KC-UTP6A-LSA
 | 1: Marrón 2: Blanco-Marrón 3: Naranja 4: Blanco-Naranja 5: Verde 6: Verde-Blanco 7: Azul 8: Blanco-Azul |

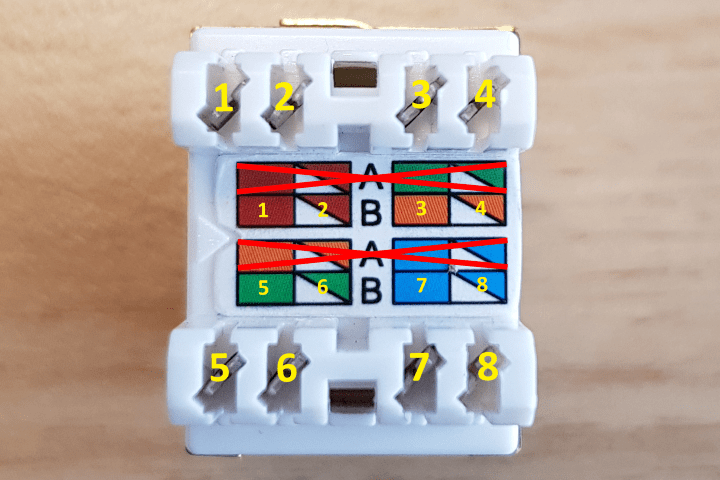

Conector Keystone CAT6 STP - LSA en ángulo (DS-KC-STP6-LSA-A)
La siguiente secuencia de colores se aplica a los siguientes conectores Keystone, además de DS-KC-UTP6-LSA-A: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Marrón 2: Blanco-Marrón 3: Naranja 4: Blanco-Naranja 5: Verde 6: Blanco-Verde 7: Azul 8: Blanco-Azul |

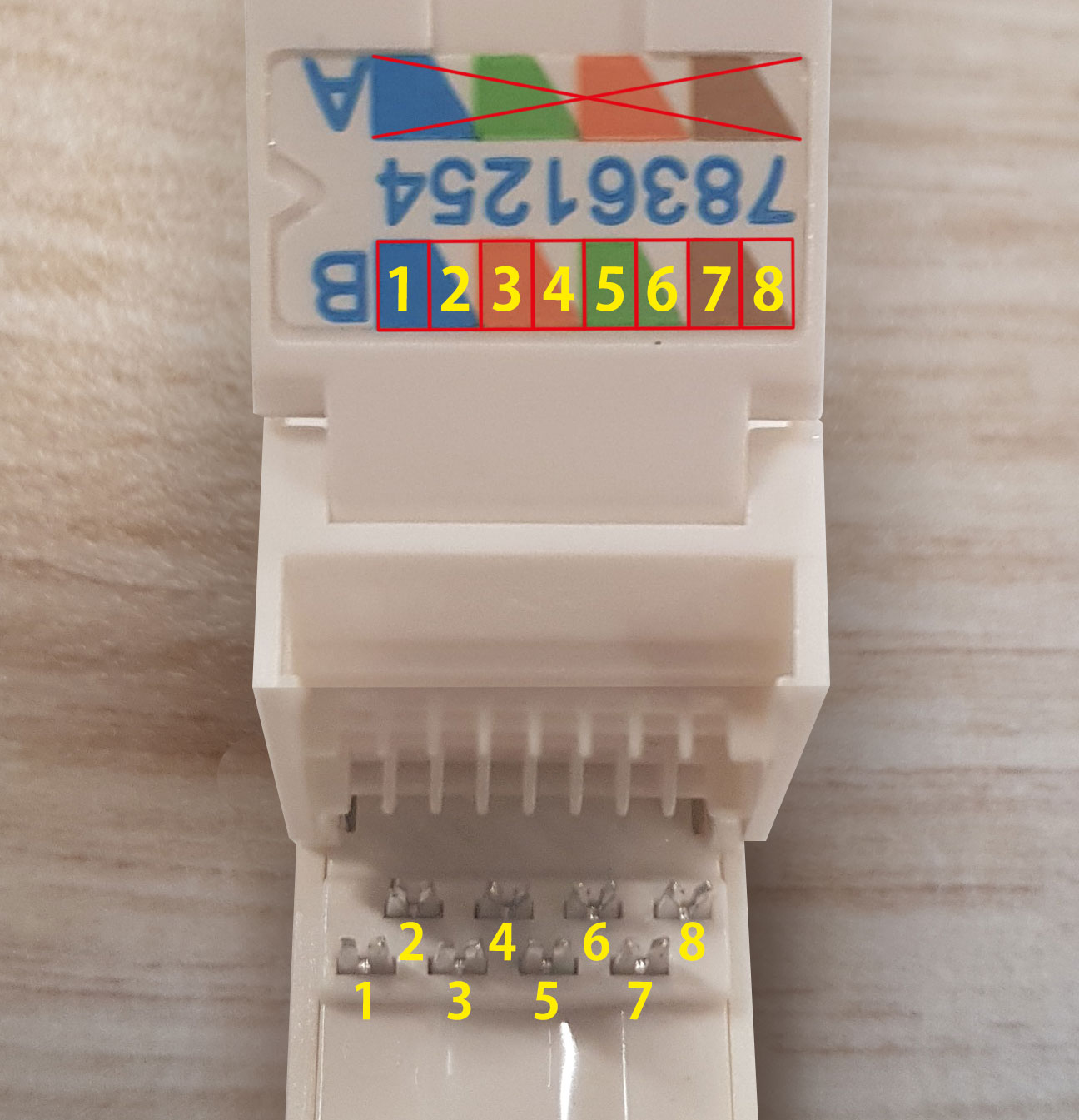

Conector Keystone UTP CAT6 - Sin herramientas (DS-KC-UTP6-TL)
 | 1: Azul 2: Blanco-Azul 3: Naranja 4: Blanco-Naranja 5: Verde 6: Blanco-Verde 7: Marrón 8: Blanco-Marrón |
Paso 4: A continuación, fije los pares de cables utilizando la herramienta de inserción (excepto en el caso de los conectores Keystone que no requieren herramientas).
¿Estás seguro de haber determinado el orden correcto? A continuación, fija los pares de cables con la herramienta de inserción. Los pares de cables ya están fijados en los puntos de conexión.
Una vez hecho esto, el conector Keystone estará listo para su uso.
