Quieres instalar una nueva red doméstica o reemplazar el cableado de red existente. Los días de los conductos de plástico para cables en los zócalos han quedado atrás, y ahora sí que te pones manos a la obra. El nuevo cable debe quedar perfectamente oculto dentro de la pared, el suelo o el techo. Y como la abertura en la pared debe ser lo más pequeña posible, eliges cable en carrete. Este cable aún no tiene conectores. Así que solo tienes que tener en cuenta el diámetro del cable y no el conector, que es mucho más ancho. Y después de haber tendido el cable de un punto A a un punto B, lo terminas con los conectores. En este blog leerás:
- ¿Qué tipo de cable necesita?
- todo lo que necesitas para hacer un cable UTP y
- Cómo conectar un cable UTP en 5 sencillos pasos.
¿Comenzar de inmediato?
¿Ya sabes exactamente lo que necesitas? Entonces elige tus materiales aquí y empieza de inmediato.
¿Qué tipo de cable necesito?
Si aún no sabe qué categoría de cable, material y blindaje necesita, le explicaremos brevemente cuándo elegir cada versión.
Seleccione la categoría de cable
Puedes elegir entre:
Los cables Cat 5e y Cat 6 admiten velocidades de hasta 1000 Mbit/s y son adecuados para redes Gigabit. Sin embargo, el ancho de banda del Cat 6 a 250 MHz es 2,5 veces mayor que el del Cat 5e. Ambos cables son adecuados para redes domésticas.
Los cables Cat6a y Cat7, con una velocidad de 10 000 Mbit/s, son adecuados para redes de 10 Gigabits. Mientras que el Cat6a tiene un ancho de banda de 500 MHz, el Cat7 ofrece 600 MHz. Los cables Cat6a y Cat7 son óptimos para un uso intensivo de la red por parte de pymes y grandes empresas.
La última generación de cable Cat8 admite velocidades de hasta 40 Gbit/s con un ancho de banda de 2000 MHz. Por ello, se utiliza en grandes redes informáticas profesionales. En resumen: cuanto mayor sea la categoría, mayor será la velocidad de transmisión de datos y mayor la cantidad de datos que se pueden procesar simultáneamente.
Material de los conductores
Una vez que haya seleccionado la categoría que mejor se adapte a su uso de internet, puede elegir entre CCA y cobre 100%. Nos referimos al material del que está hecho el núcleo del cable: los conductores. Un cable de cobre 100% es la mejor opción, ya que es menos propenso a romperse y transmite mejor las señales de red. Además, es compatible con PoE.
Cable flexible o rígido
Para conectar un cable a un conector, utilice un cable flexible. Dado que hoy en día usamos cables rectos, conecte los conectores a ambos extremos del cable de la misma manera.
Si conecta el cable a una regleta LSA en una toma de pared o panel de conexiones, necesita un cable rígido.
¿Y qué opción hay que elegir si se quiere conectar el cable a una regleta LSA por un lado y a un conector RJ45 por el otro? En ese caso, se elige un cable rígido y un conector adecuado para cables rígidos. En todos nuestros conectores indicamos si son aptos para cables flexibles o rígidos.
Blindaje
Al comprar un cable en bobina, puede elegir entre un cable sin blindaje (UTP) y uno blindado (FTP). La elección es sencilla: si el cable no está cerca de un cable de alimentación o coaxial y los demás componentes y cables de su red no están blindados, un cable UTP será suficiente. Si los demás cables de su red, como por ejemplo su panel de conexiones, están blindados, o si tiene dudas, elija un cable FTP.
Vídeo instructivo
¿Qué necesitas para fabricar un cable de internet?
Necesitas las siguientes piezas:
- cable cat5e en un carrete o Cable Cat6 en un carrete
- conectores
- pelacables
- alicates de crimpado
- comprobador de cables
Productos más elegidos para la fabricación de un cable UTP
¿Tienes todos los materiales necesarios? ¡Entonces puedes empezar!
El plan paso a paso
Conectar un conector RJ45 a un cable UTP es muy sencillo, solo te llevará 5 pasos. A continuación, te explicamos cada paso con detalle.
- Pelar cables
- Coloque los cables según el código de color UTP correcto.
- Corta los hilos en línea recta.
- Presione el conector firmemente.
- Probar el cable

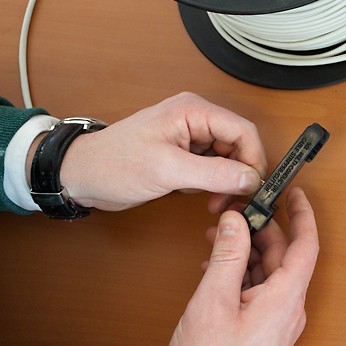

Paso 1: Pele el cable de red.
Retire la cubierta del cable de red con un pelacables. Ahora verá 4 pares de cables: blanco-azul y azul, blanco-naranja y naranja, blanco-verde y verde, blanco-marrón y marrón.

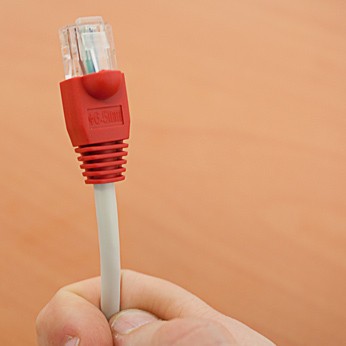

Opción: Si desea colocar un pasacables en el cable, deslícelo sobre el cable ahora antes de crimpar el conector.

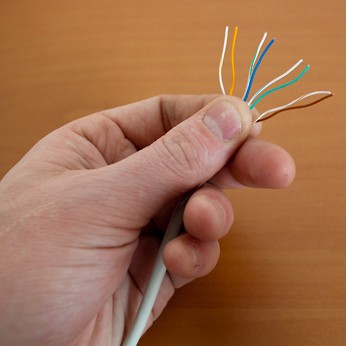

Paso 2: Ordena los hilos correctamente.

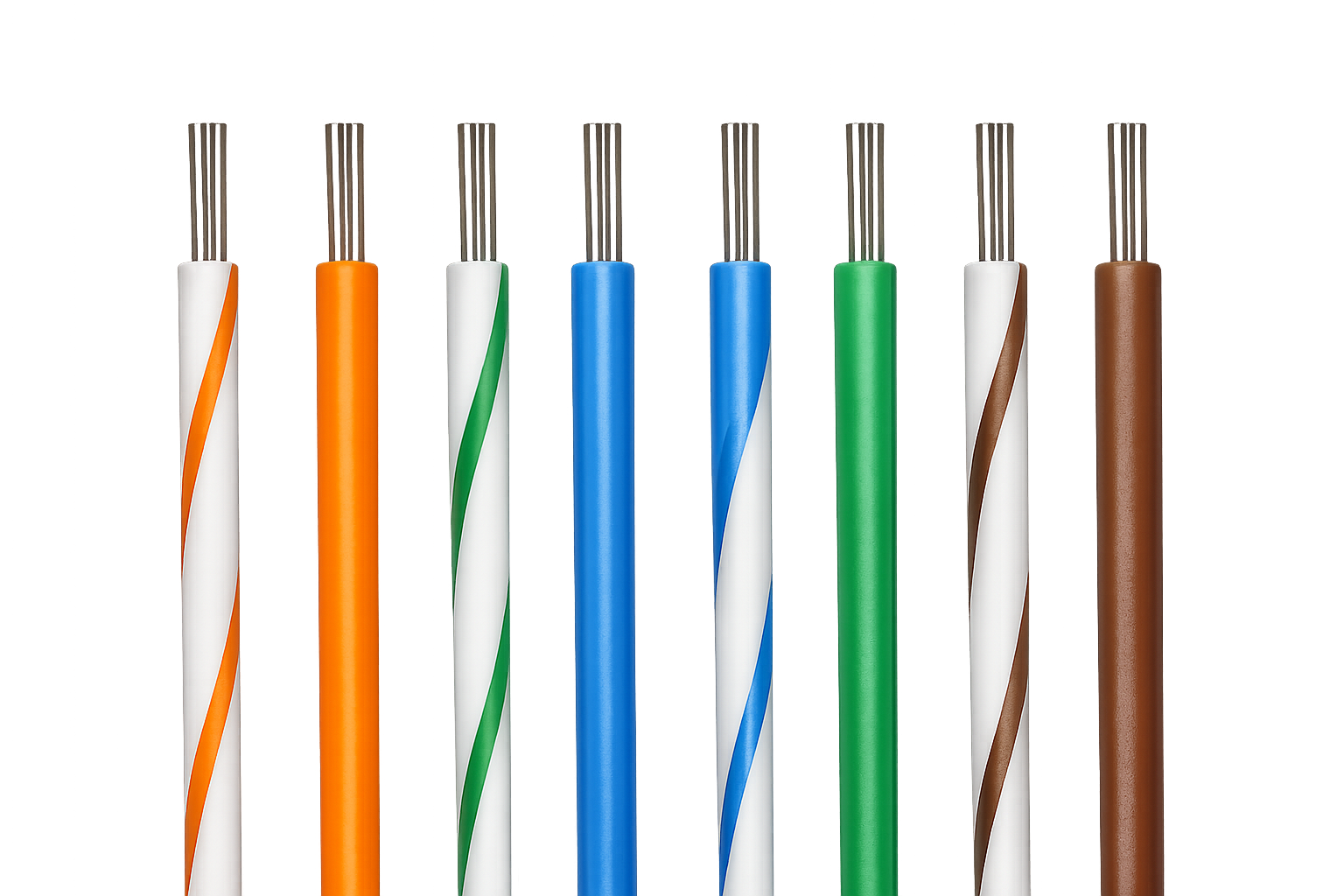

Coloque los conductores de cable en este orden. Este es el estándar B (EIA/TIA-568B):
- blanco-naranja
- naranja
- blanco-verde
- azul
- azul-blanco
- verde
- blanco-marrón
- marrón

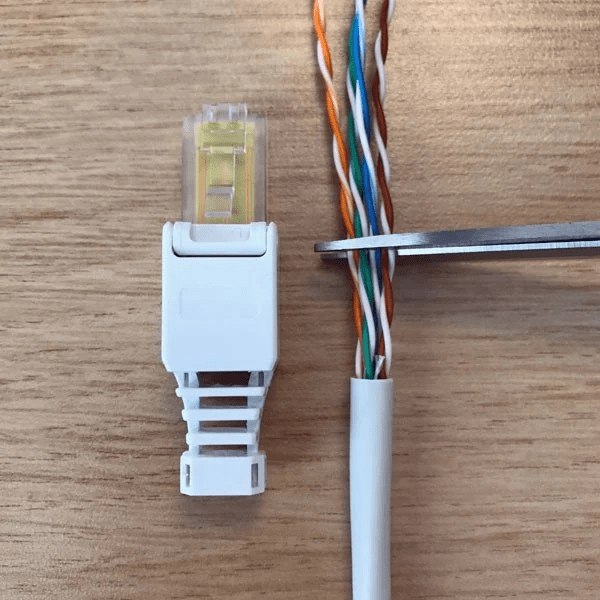

Paso 3: Cortar en línea recta

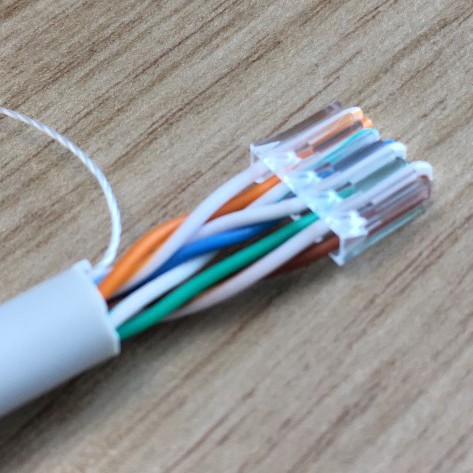

Antes de insertar los cables en el conector, córtelos rectos y a la misma longitud. Sujete el conector con la pestaña hacia abajo e inserte los cables.

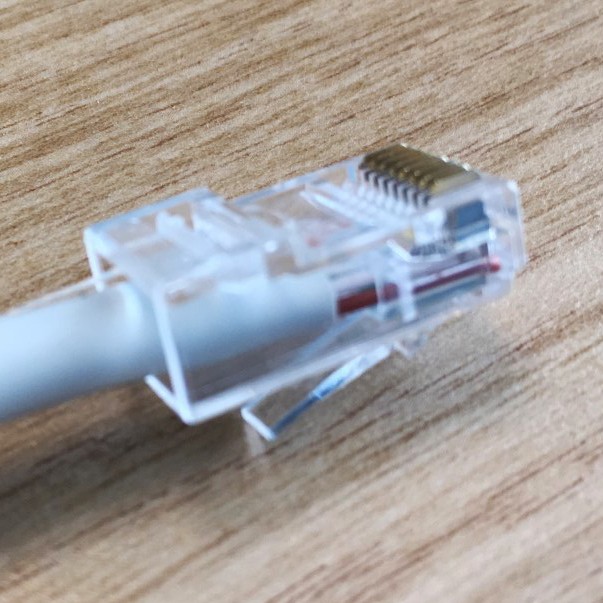

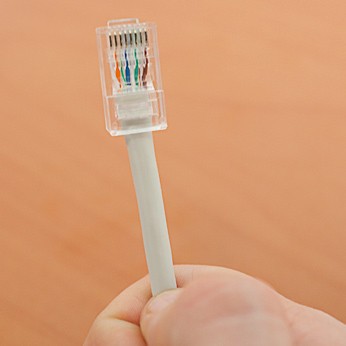

Paso 4: Apriete el conector para cerrarlo.
Una vez que hayas colocado los cables en el conector en el orden de color correcto, engarza el conector usando alicates de crimpado .
Si también conecta un conector al otro extremo del cable, repita los pasos del 1 al 4 para el segundo extremo del cable.
Paso 5: Probar el cable
Tras conectar los conectores, compruebe que la conexión entre el cable y el enchufe sea óptima. Solo así conseguirá una conexión de red fuerte y estable. Para ello, utilice un comprobador de cables especial comprobador de cables . Este comprobador envía señales a través del cable e indica si todos los hilos están conectados correctamente. Si detecta algún problema, podrá solucionarlo. ¿No recibe ningún mensaje de error? ¡Entonces su cable de internet ya está listo para usar!
Conecte el cable de red con el adaptador.
También puedes elegir un conector con adaptador. Este adaptador facilita la organización de los cables por color. Con un conector con adaptador, sigue los pasos 1 y 2 descritos anteriormente: pela el cable y coloca los hilos en el orden correcto. Luego, haz lo siguiente:
Coloque los cables alrededor de la herramienta suministrada según la secuencia de colores. La secuencia de colores es:
- blanco-naranja
- naranja
- blanco-verde
- azul
- azul-blanco;
- verde
- blanco-marrón
- marrón

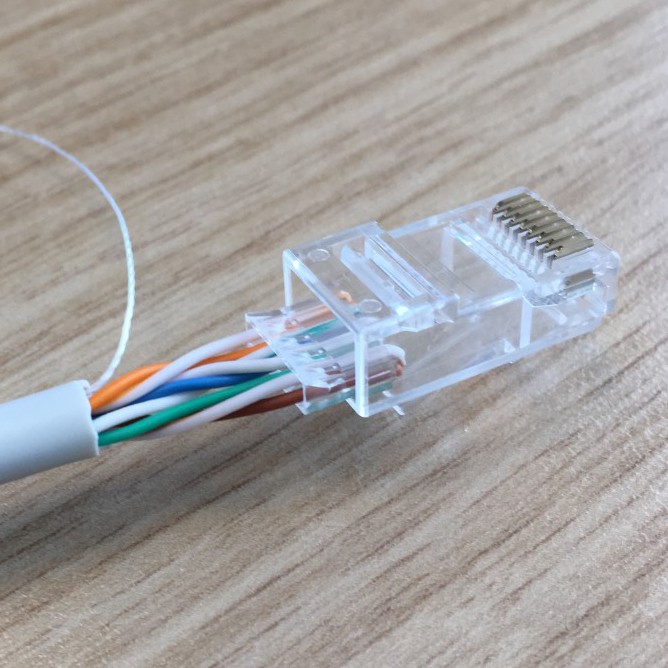

Ahora, deslice el adaptador en el conector.
Engarza el conector utilizando una herramienta de engarce.
¡El cable de red está listo!
Posicionamiento de los hilosPuedes elegir entre diferentes tipos de conectores. La secuencia de colores es la misma; solo varía la forma de insertar los cables en el conector. Con un conector RJ45 estándar y conectores de paso, coloque los 8 cables uno al lado del otro en una sola fila recta:

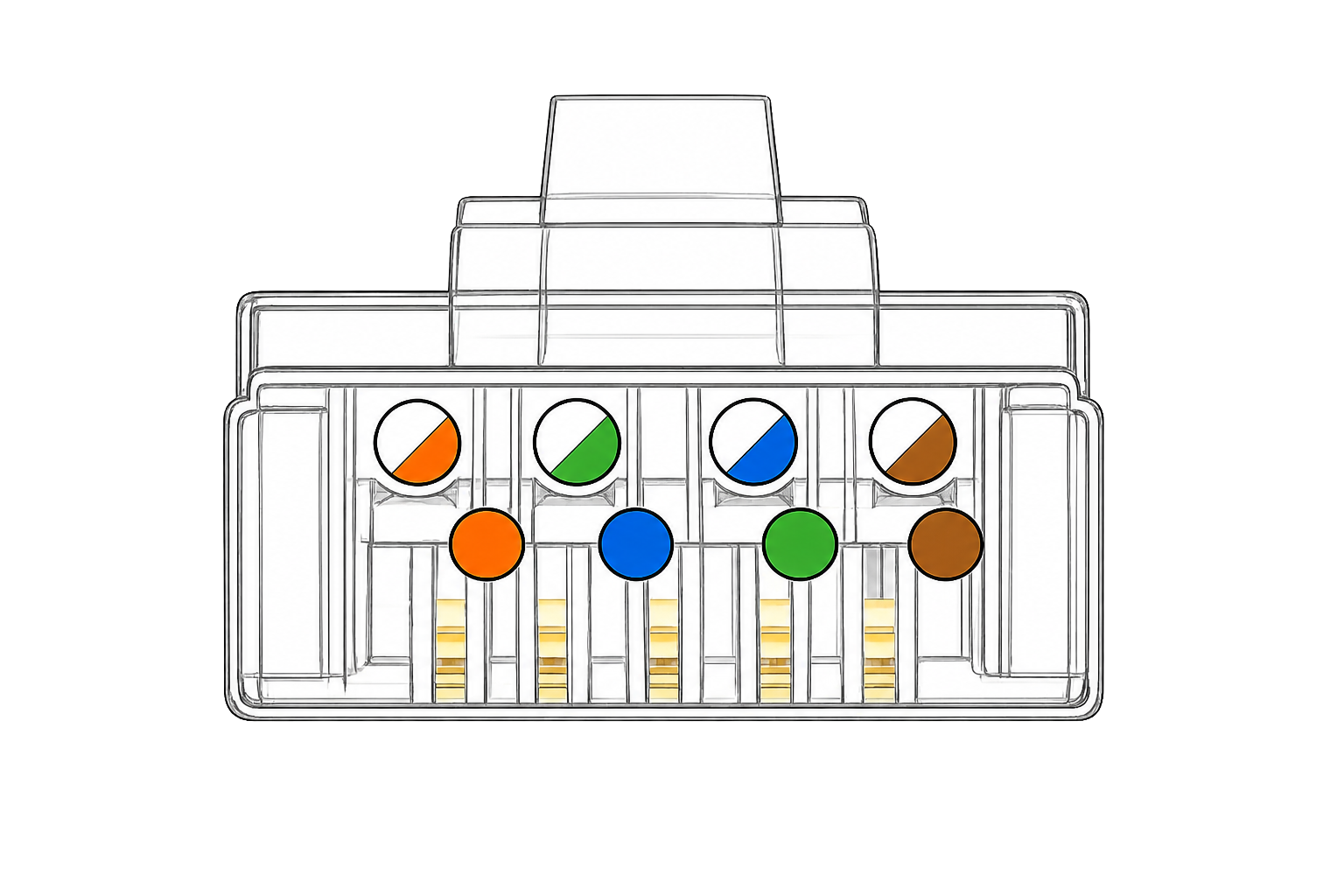

Si utiliza un conector con un adaptador (barra de carga), los cables se distribuyen en dos niveles. Seis cables se ubican arriba y dos abajo: En conectores específicos como el DC-RJ45-SFTP6AS-10PCE, los cables están dispuestos en dos filas escalonadas. El orden se mantiene, pero la posición difiere debido a la construcción interna del conector:
|
Extensión del cable UTP
Una vez que hayas terminado de colocar el conector en el cable de internet, puedes conectarlo. Pero, ¿qué sucede si, después de un tiempo, quieres extender el cable un poco más? ¿Tienes que volver a tender el cable desde el principio?
¡Por suerte, no! Para ello, se utilizan acopladores para conectar dos conectores RJ11 o RJ45. El acoplador tiene dos puertos. En uno de ellos, se conecta el conector que se ha unido al cable en el carrete. Y en el otro, se conecta el cable de conexión al dispositivo de red. De esta forma, se extiende fácilmente el cable UTP.
