Tu antigua red ya no soporta tu uso actual de internet: la conexión se ralentiza durante las reuniones de trabajo en línea y descargar archivos grandes lleva muchísimo tiempo. Si esto te suena familiar, necesitas actualizar tu red. O quizás estés instalando una red cableada en un edificio nuevo por primera vez. En ambos casos, tendrás que elegir qué cable UTP usar a partir de ahora.
¿Prefieres cables de red blindados o sin blindaje? ¿CCA o 100% cobre? ¿Flexibles o rígidos? ¿Y qué velocidad de datos y transferencia necesitas? ¿Suena complicado? ¡Para nada! Si tienes claro para qué usas la conexión a internet, ¡encontrarás fácilmente el cable ideal! Después de leer este artículo, sabrás qué tipos de cables UTP existen y cuál es el mejor para tu uso específico de internet.
¿Quieres empezar a crear una red rápidamente?
¿Qué es un cable UTP?
Un cable UTP es un cable de red que se utiliza para instalar redes de telefonía e informática. UTP significa par trenzado sin blindaje. El cable consta de pares de hilos trenzados con un código de colores estándar. Los colores son importantes para conectar el cable a un conector o toma de red.
En rigor, el cable UTP es un cable sin blindaje. Esto significa que no cuenta con protección contra interferencias electromagnéticas. Sin embargo, UTP se suele utilizar como término genérico para todos los cables de red, independientemente de su blindaje. Del mismo modo, los términos cable de internet, cable Ethernet o cable de par trenzado se utilizan como términos genéricos para todos los cables capaces de transmitir datos.
¿Qué cable de internet necesitas?
Para instalar cableado de internet o telefonía, se necesita un cable de red. Puede elegir entre un cable UTP sin blindaje o un cable de red blindado, como un cable FTP (par trenzado con lámina), STP (par trenzado blindado) o S/FTP. Además, puede seleccionar entre varias velocidades de transmisión. Esta elección depende del propósito de la red.
Es importante utilizar un cable FTP blindado cuando hay otros cables coaxiales, de alimentación o eléctricos cerca del cable de internet. Gracias al uso de lámina metálica en el cable FTP, el riesgo de fallos de conexión o transmisión de datos (interferencias) es menor que con un cable UTP sin blindaje.
¿Cuál es la diferencia entre los cables UTP y FTP?
Es importante utilizar un cable FTP blindado cuando hay otros cables coaxiales, de alimentación o eléctricos cerca del cable de internet. Gracias al uso de lámina metálica en el cable FTP, el riesgo de interferencia con la conexión o la transmisión de datos es menor que con un cable UTP sin blindaje.
Explicación de las designaciones
Los tipos de cables se designan con letras. A continuación, explicamos la diferencia entre los cables UTP, FTP y STP.
U - Sin blindaje: sin blindaje.
F - Lámina: blindaje de lámina alrededor de los pares de cables.
S - Trenzado: los pares de conductores están blindados con metales trenzados.
Para pares de cables apantallados, existen dos variantes adicionales:
UTP: los pares de cables no están blindados individualmente.
FTP: los pares de cables están blindados individualmente con papel de aluminio.
Creamos variantes utilizando estas designaciones:

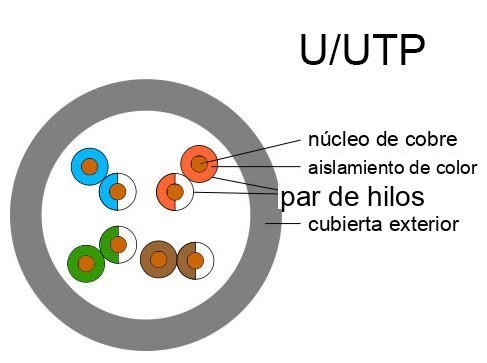

U/UTP: sin blindaje de pares de cables y sin blindaje por par de cables individual.

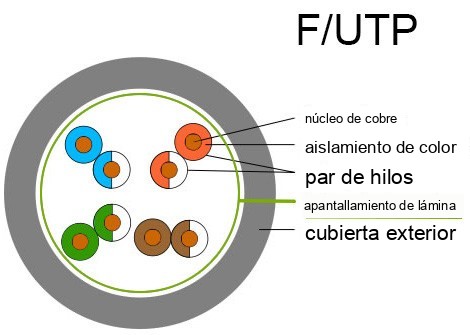

F/UTP: pares de cables provistos de papel de aluminio, pero sin blindaje individual para cada par de cables.

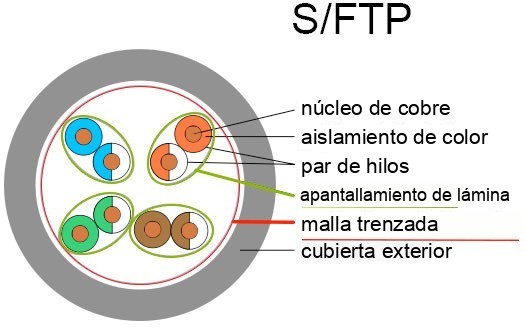

S/FTP: todos los pares de conductores están protegidos con una malla metálica y cada par de conductores individual está blindado con papel de aluminio.

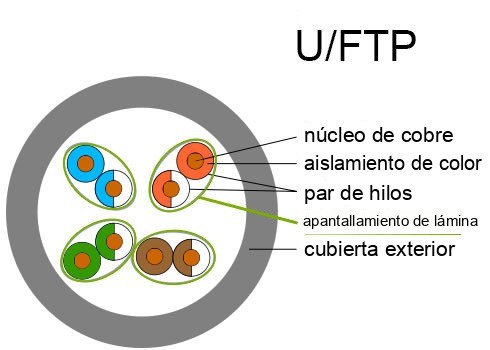

Para mayor claridad, a continuación se muestran las variaciones.
Y cada una de estas variantes de cable tiene su propia velocidad específica. Indicamos esta especificación con Cat.
Para aclarar las especificaciones de composición, se proporciona una tabla a continuación.
Nombre antiguo | Nuevo nombre | Blindaje de cables | Blindaje de pares de cables |
UTP | U/UTP | No | No |
STP | U/FTP | No | lámina |
FTP | F/UTP | lámina | No |
S-STP | S/FTP | trenzado | lámina |

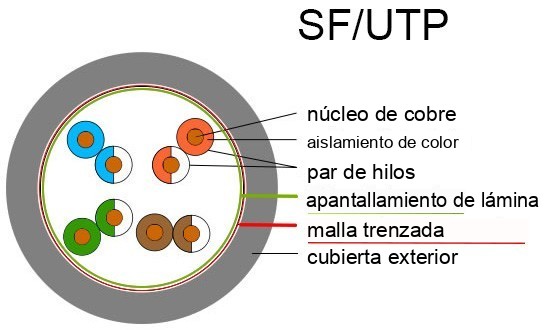

S-FTP | SF/UTP | papel de aluminio, trenzado | No |
La diferencia entre Cat5e, Cat6, Cat6a y Cat7
La regla general para determinar la velocidad de un cable de internet es la siguiente: cuanto más nuevo/mayor sea la categoría, más rápido será el cable. A continuación se enumeran los tipos de cables de internet.
Categoría de cable | Cat5e | Cat6 | Cat6a | Cat7 |
Velocidades de hasta | 1000 Mbit/s | 1000 Mbit/s | 10.000 Mbit/s | 10.000 Mbit/s |
Adecuado para redes | Gigabit | Gigabit | 10 gigabits | 10 gigabits |
Velocidad de procesamiento* | 100 MHz | 250 MHz | 500 MHz | 600 MHz |
Cuanto mayor sea el número MHz*, mayor será la cantidad de datos que se procesan simultáneamente.
¿Qué velocidad necesitas?
El tipo de cable de red y la velocidad de transmisión que necesitas dependen del uso que le des. A continuación, describimos tres situaciones en las que se distinguen las diferentes velocidades de transmisión.
Red doméstica: ¿Usas el cable de internet solo o con tu familia? En la mayoría de los casos, un cable Cat6 será suficiente. ¿Descargas muchas películas, ves series sin parar y juegas videojuegos? Entonces te recomendamos optar por el Cat6a, ya que su velocidad de transmisión es ligeramente superior.
Estación de carga: Si planea instalar una estación de carga en su hogar u oficina, es recomendable tender un cable de datos junto al cable de alimentación. Aunque actualmente no utilice una estación de carga inteligente con balanceo de carga, esta es sin duda la tecnología del futuro. Para ello, lo mejor es utilizar un cable subterráneo Cat6 blindado (S/FTP).
Oficinas en casa y pymes: ¿Necesita la conexión de red soportar grandes cargas y descargas de varios empleados? ¿O necesita asistir a una reunión importante de Teams desde el ático mientras su hijo o hija juega a videojuegos? En ese caso, el cable de red tiene que procesar una gran cantidad de datos simultáneamente. Para este tipo de situaciones, recomendamos el cable Cat6a.
Grandes empresas y redes informáticas: ¿Trabajas en una red con un gran número de personas? ¿Piensas en atención al cliente, ventas, compras y TI? Entonces la red debe trabajar arduamente para transmitir todos los datos rápidamente y sin interrupciones. Con un cable Cat7, tu red puede afrontar estos desafíos y estarás preparado para el futuro digital.
Lo que ya se puede apreciar es que no se explica el cable Cat5. Con las redes 3G, 4G y 5G actuales, el cable Cat6 se ha convertido en el estándar. El cable Cat6 alcanza velocidades de hasta 1 GB por segundo con un ancho de banda de 250 MHz. Esto lo convierte en el cable ideal para una red doméstica.
¿Quieres prepararte para la red del futuro? ¿Es este el momento de instalar un cable de internet a largo plazo? Entonces, para mayor seguridad, puedes comprar el cable de red Cat7 con anticipación.
¿Suficiente información?
Si ya ha realizado su elección, a continuación encontrará algunas categorías de cables UTP.
Compre cable de red CCA o 100% cobre.

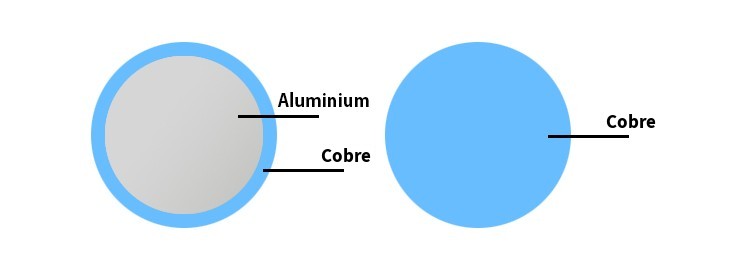

La velocidad de transmisión de la señal depende del conductor. Puede elegir entre un conductor de CCA o uno de cobre puro. Un cable de aluminio revestido de cobre (CCA) contiene un hilo conductor de cobre, pero tiene un núcleo de aluminio. En un cable de red de cobre puro, todo está hecho de cobre (como su nombre indica). El cable CCA tiene el mismo aspecto exterior que un cable de red de cobre. Sin embargo, el cable de cobre ofrece cinco ventajas importantes.
- Un cable de cobre conserva su flexibilidad durante más tiempo.
- Menor riesgo de rotura del cable.
- Un cable de cobre conduce mejor las señales.
- La resistencia a la corriente continua es menor.
- Cumple con la norma ANSI/TIA-568-B2-1.
Para obtener el máximo rendimiento de un cable UTP, la resistencia máxima no debe superar los 9,38 ohmios CC por cada 100 metros con un grosor de cable AWG24 (0,205 mm²). El cobre cumple con este requisito. Por lo tanto, un cable 100 % de cobre ofrece la velocidad y fiabilidad óptimas para la categoría UTP correspondiente.
El cable de red CCA es una opción más económica, lo cual constituye su principal ventaja. Si elige el cable CCA, considere si una velocidad de transmisión potencialmente menor y una mayor probabilidad de una señal débil le causarán problemas.
Nota: ¿Utiliza PoE (alimentación a través de Ethernet)? En ese caso, le recomendamos adquirir un cable 100% de cobre.
La diferencia entre un cable flexible y uno rígido
Al elegir el cable UTP adecuado, es fundamental considerar de antemano cómo se conectará el cable de red. Esto influye en la decisión de comprar un cable de red flexible o rígido. La flexibilidad o rigidez de un cable depende exclusivamente de la construcción de sus conductores.

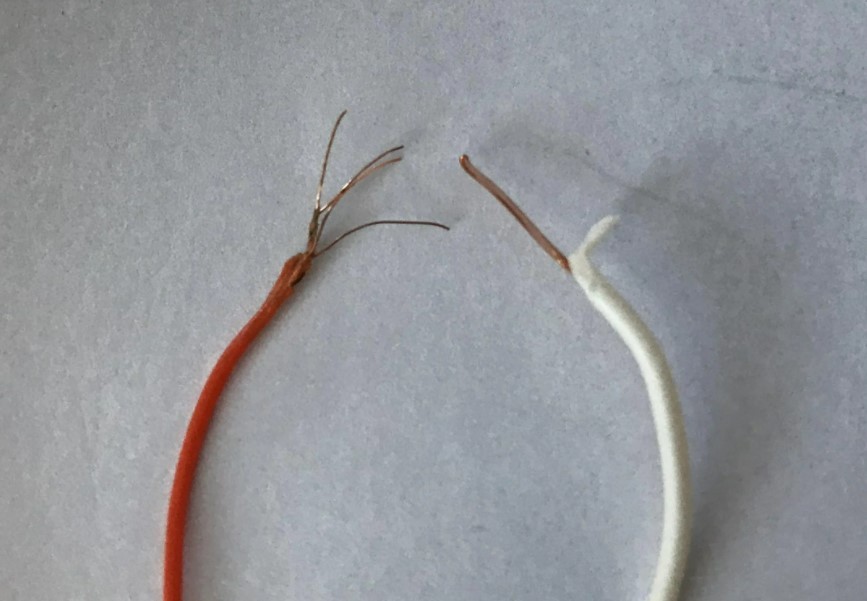

Al pelar un cable UTP, se ven ocho hilos conductores. Al pelar estos hilos individualmente, se aprecia la diferencia entre un cable flexible y uno rígido. Un cable flexible consta de muchos hilos conductores de cobre más pequeños (el cable de la izquierda en la foto). Un cable rígido consta de un único hilo conductor sólido (el cable de la derecha en la foto).
Conexión de un cable UTP
Un cable UTP se puede instalar de dos maneras.
1. Conéctalo a la toma de pared o al panel de conexiones.
El cable rígido es adecuado para conectar un cable de internet a una toma de pared o panel de conexiones. Este cable se adhiere mejor a una tira LSA, lo que garantiza la mejor conexión posible. Utilice una herramienta de inserción LSA para conectar el cable rígido.
2. Conecte un conector RJ45 al cable.

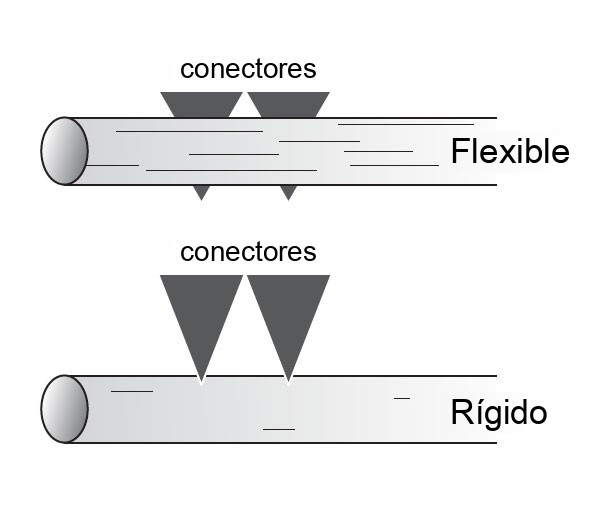

El cable flexible es ideal para conectar un cable de internet a un conector RJ45. Esto se debe a que el conductor del conector RJ45 atraviesa completamente el núcleo del cable, lo que proporciona la mejor conexión posible.
Nota: Nunca instale un conector RJ45 en un cable rígido. El conector apenas hace contacto con los conductores sólidos, lo que puede provocar que estos se deslicen más allá del núcleo. Esto resulta en una mala conexión. ¿Aun así desea instalar un conector RJ45 en un cable rígido? En ese caso, elija únicamente el conector adecuado para dicho cable. Consulte aquí los conectores Cat6a para cables rígidos.
¿Quieres empezar rápidamente? Nuestros consejos para una situación en casa.
Como ya habrás leído, no existe un consejo general que se pueda dar sobre qué cable y conectores debes usar en tu caso particular.
Sin embargo, según las preguntas más frecuentes, creemos que puede empezar a utilizarlos rápidamente en su hogar con los productos que se muestran a continuación.
¿Necesitas más información? ¡Estamos aquí para ayudarte!
