En este artículo, explicamos los pasos para ensamblar un conector RJ45 sin herramientas en un cable de internet. A diferencia de un conector RJ45 estándar, no se requiere una herramienta de crimpado para crimpar un conector RJ45 sin herramientas al cable.
Puedes leer cómo terminar un conector estándar en un cable de internet en nuestro blog ¿Cómo hago un cable UTP?
¿Qué necesitas?
- Un Cable Cat5e en carrete o Cable Cat6 en carrete
- Un Conector RJ45 Cat5e UTP sin herramientas o Conector RJ45 Cat6 UTP sin herramientas

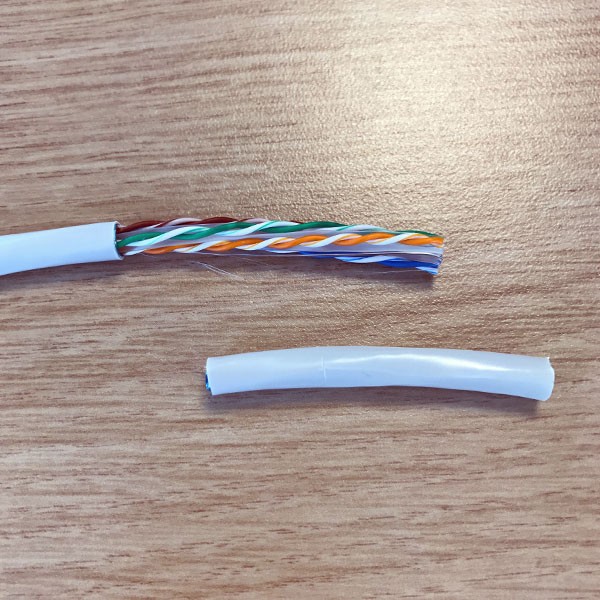

Paso 1: Pele el cable de manera que los pares de cables queden visibles.

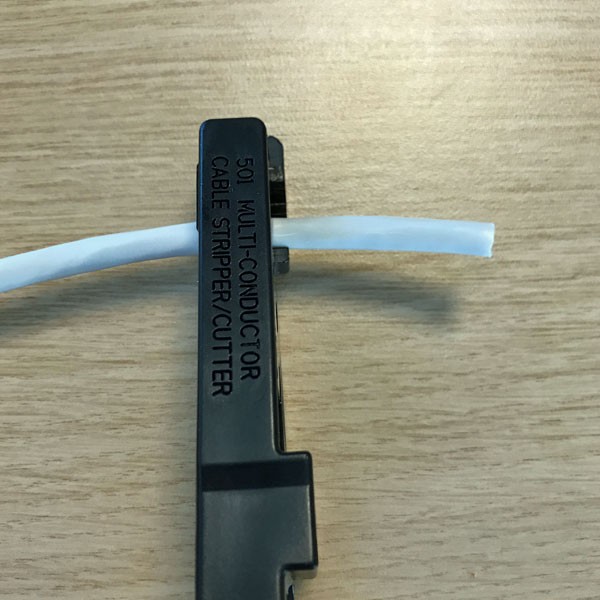

Puedes usar un pelacables para cortar la cubierta del cable.
 |  |
Aquí se pueden ver claramente cuatro pares de cables:
1: Blanco-Azul y Azul
2: Blanco-Naranja y Naranja
3: Blanco-Verde y Verde
4: Blanco-marrón y marrón

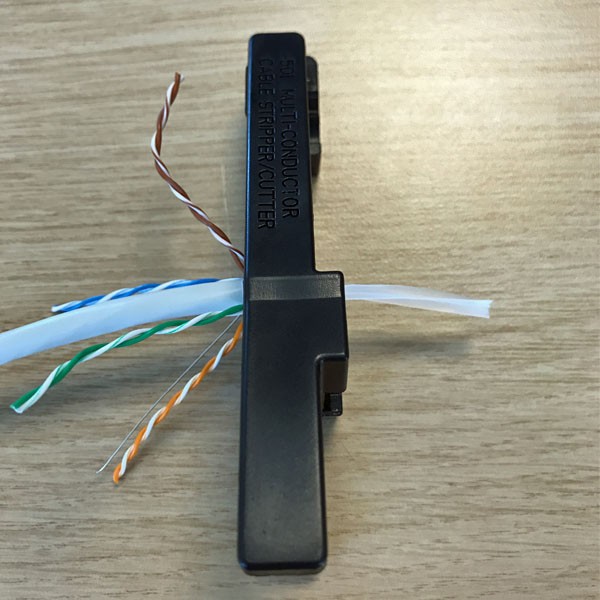

Paso 2 – Retire la "cruz blanca" del cable.
Dobla los pares de cables hacia abajo para cortar la "cruz blanca" que hay en el centro del cable con la herramienta pelacables.
 |

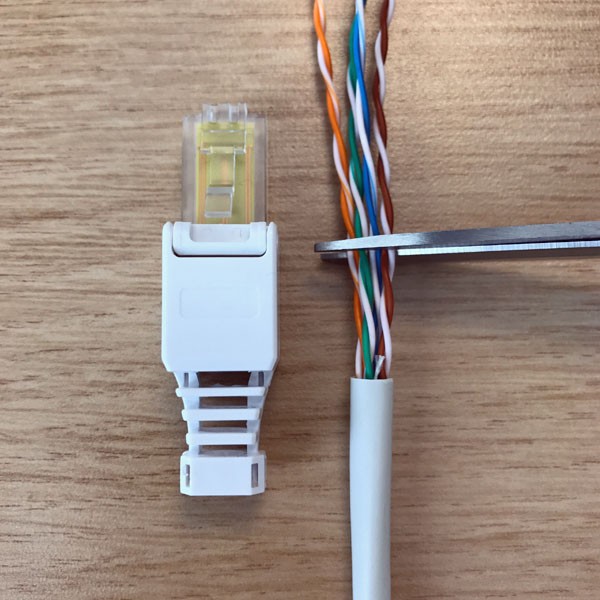

Paso 3: Corta los pares de cables rectos y a la medida.
 |

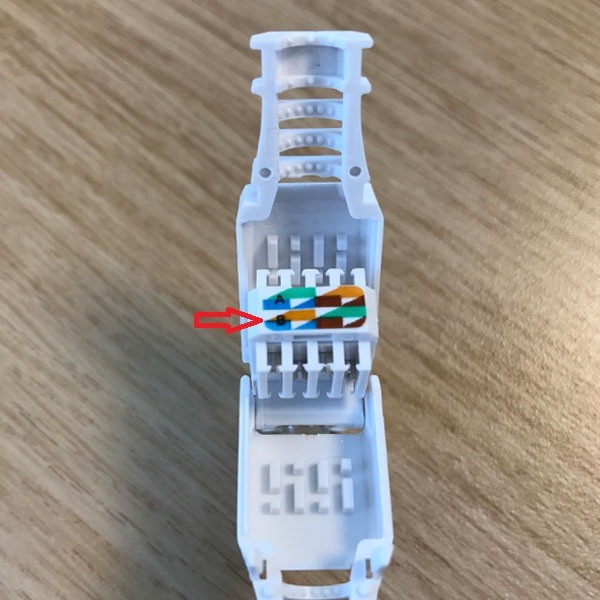

Paso 4: Ordene los hilos según el orden de color correcto de acuerdo con el estándar B.
 | Fila superior estándar B 1: Blanco-Naranja 2: Naranja 3: Blanco-Verde 4: Verde Fila inferior estándar B 5: Azul 6: Blanco-Azul 7: Marrón 8: Blanco-Marrón |

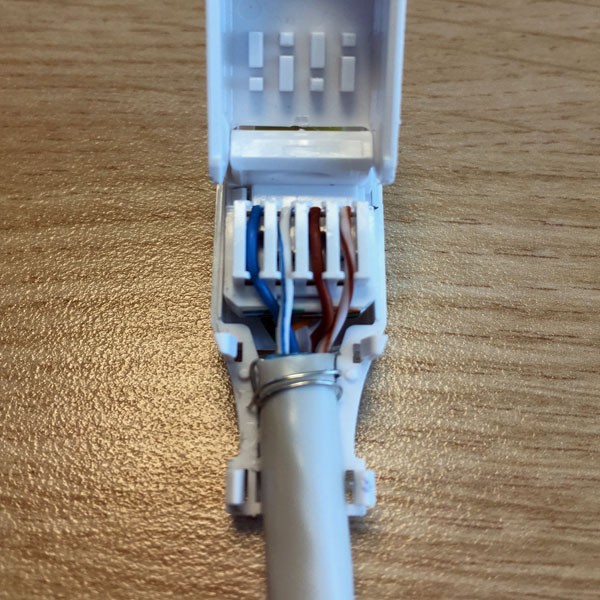

Paso 5: Deslice los pares de cables en el conector sin herramientas.

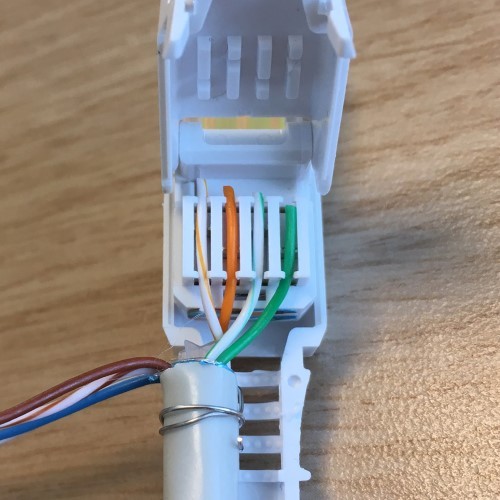

Siga la secuencia de colores según la norma B. En la imagen de la izquierda, verá la secuencia de colores superior de los cables, como se explica en el paso 4, y en la imagen de la derecha, después de invertir el conector, la secuencia inferior de los cables, como se explica en el paso 4.
 |  |

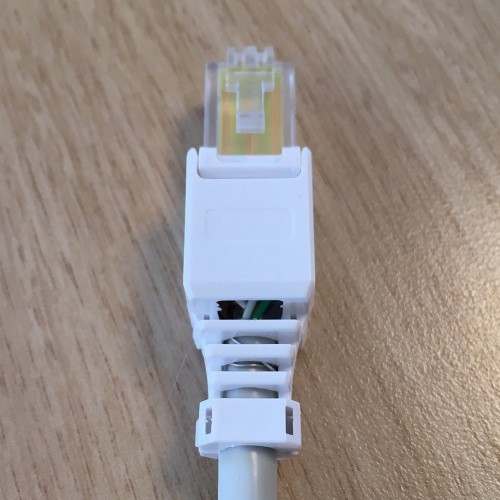

Paso 6 – Apriete el conector sin herramientas para cerrarlo.
 |
