Instale cables UTP desde su router, switch o panel de conexiones a todas las habitaciones donde desee una conexión a internet estable. La toma de pared tiene una tira LSA donde se conecta el cable. Se recomienda usar un cable rígido. En este artículo, aprenderá paso a paso cómo conectar un cable de red a una toma de pared para establecer una red estable. Los pasos que se describen a continuación son válidos para todos los tipos de cables de red, es decir, cables UTP y (S)FTP.

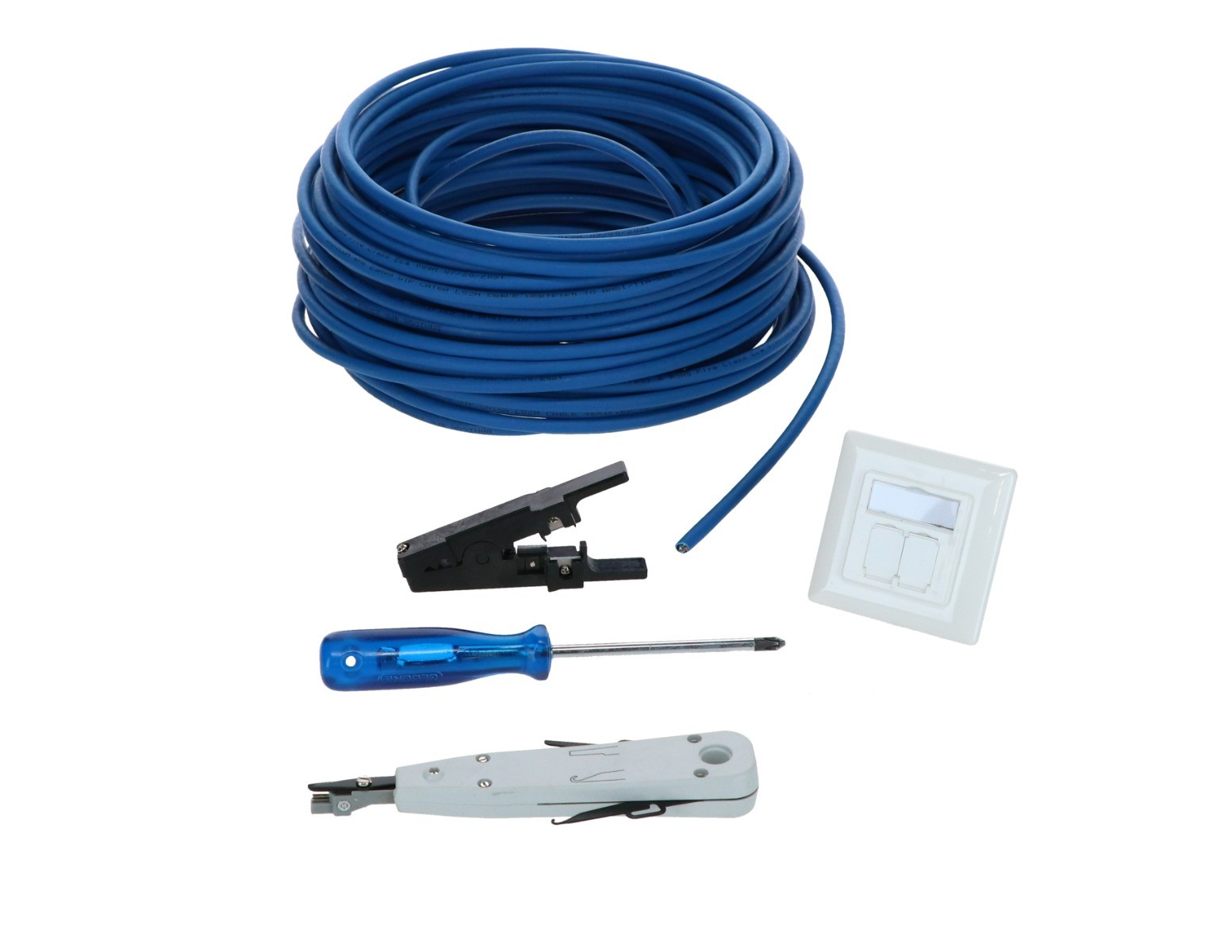

Necesitas esto
Asegúrese de tener a mano los materiales que se enumeran a continuación antes de empezar a conectar un cable UTP a una toma de pared.
- Cable Danicom Cat5, 6, 6a o 7 en carrete , 100% cobre, rígido UTP o FTP.
- Uno o más enchufes de pared de pared Cat5, 6 o 6a. Asegúrese de que la toma tenga la misma categoría (Cat5, 6 o 6a) y blindaje (UTP o (S)FTP) que los cables UTP que va a conectar. Esto es fundamental para una señal de internet fuerte y estable. Elija cables y tomas blindados siempre que los cables discurran junto con otros cables de instalación, por ejemplo, coaxiales. Los cables blindados evitan la interferencia de la señal.
- Para el cable Cat7 en carrete, una toma de pared de categoría 6a es suficiente.
- un pelacables
- un Alicates LSA
- destornillador pequeño

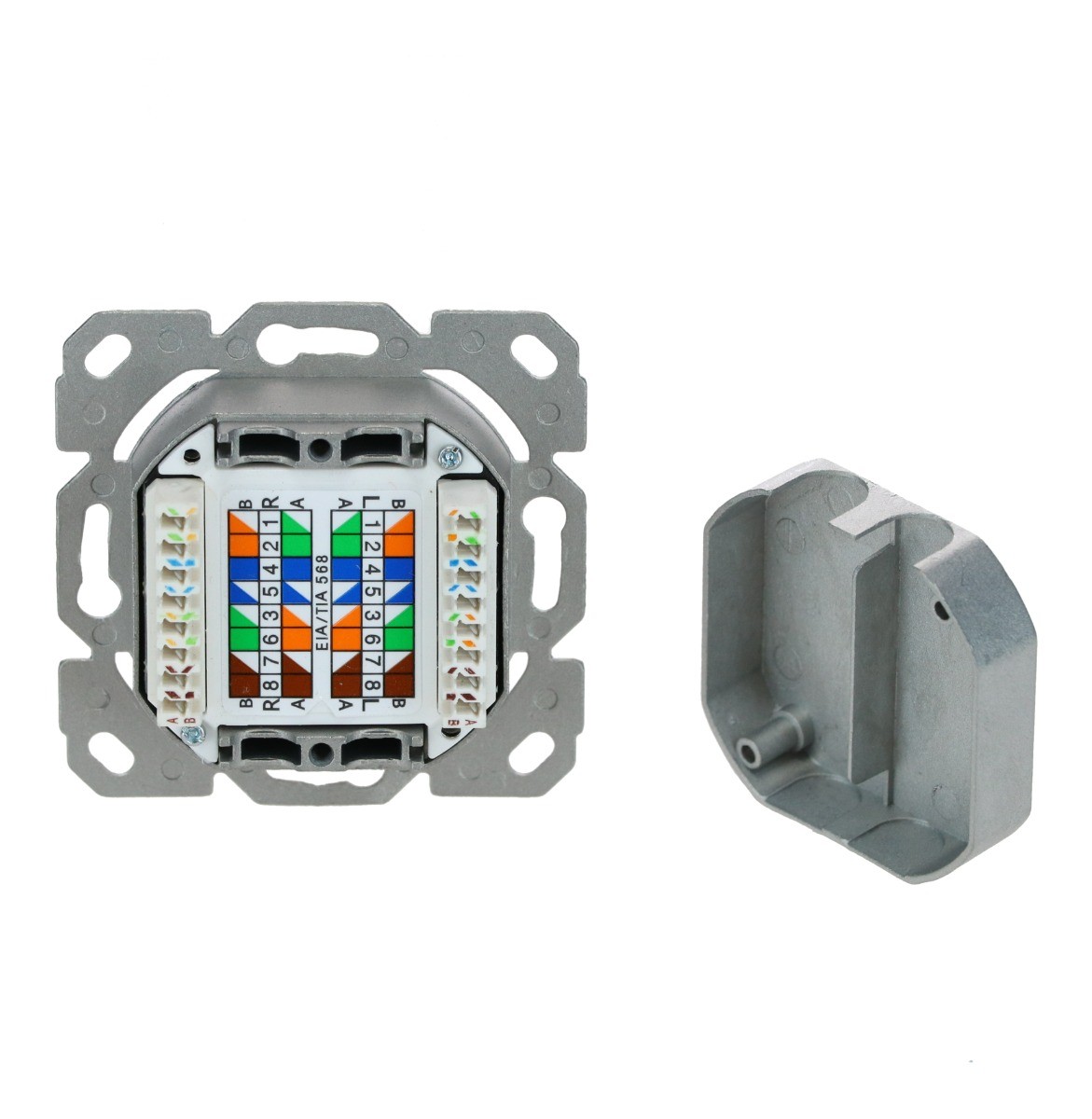

Paso 1: Desenrosque la toma de pared.
Retire la tapa de la toma de pared.
Consulte también nuestra explicación detallada de la secuencia de colores.
Paso 2: Pele el cable UTP con el pelacables.
Utilice el pelacables y pele el cable unos 6 centímetros. Retire la cruz de plástico transparente, si la hay.
Una vez hecho esto, verás claramente 4 pares de cables.
1: blanco-azul y azul
2: blanco-naranja y naranja
3: blanco-verde y verde
4: blanco-marrón y marrón

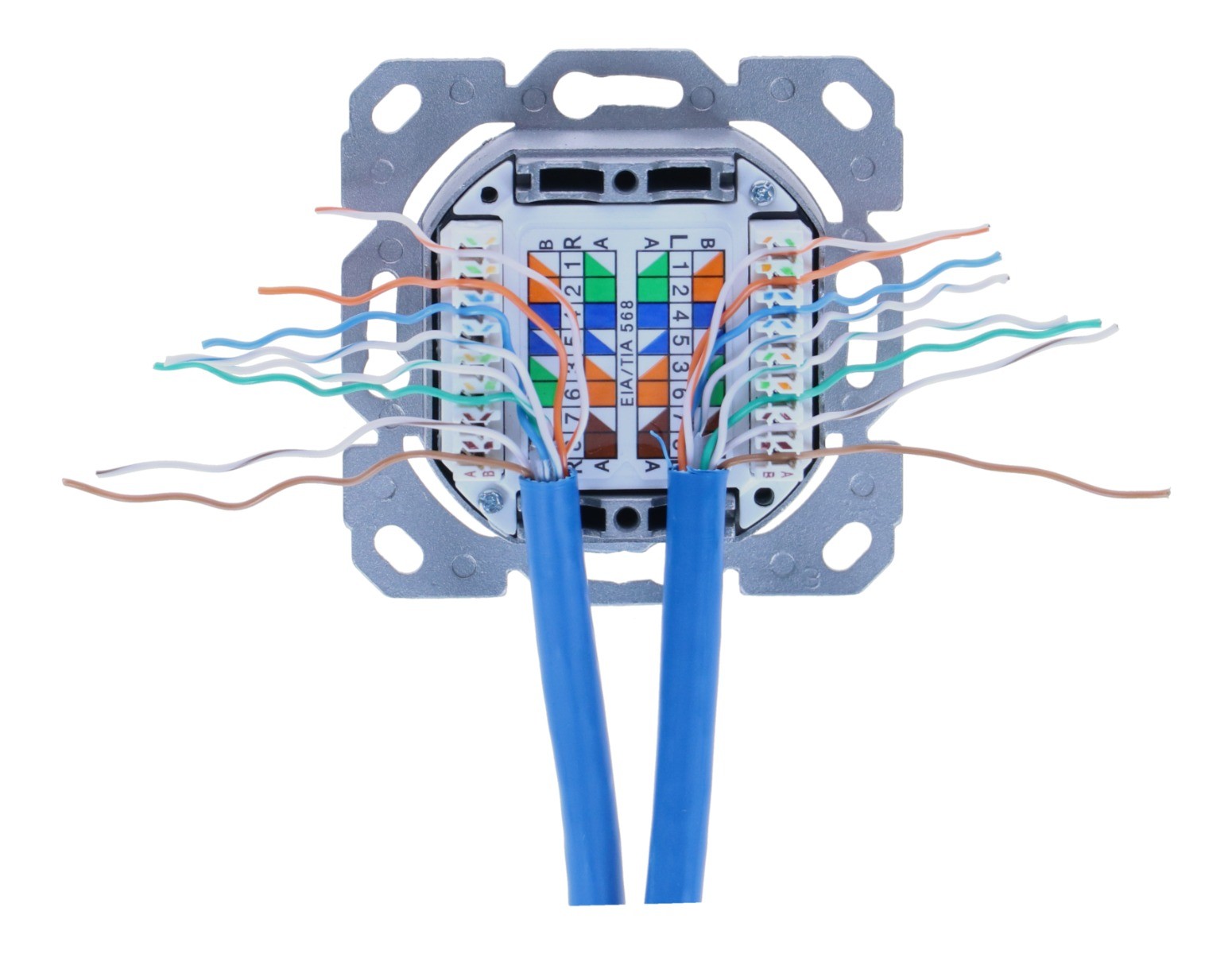

Ahora, introduzca los cables en las ranuras de la regleta LSA siguiendo la secuencia de colores recomendada (norma europea B). ¿Desea que funcionen ambos puertos de la toma de pared? En ese caso, utilice dos cables UTP durante la instalación. Siga la secuencia de colores indicada en el producto.

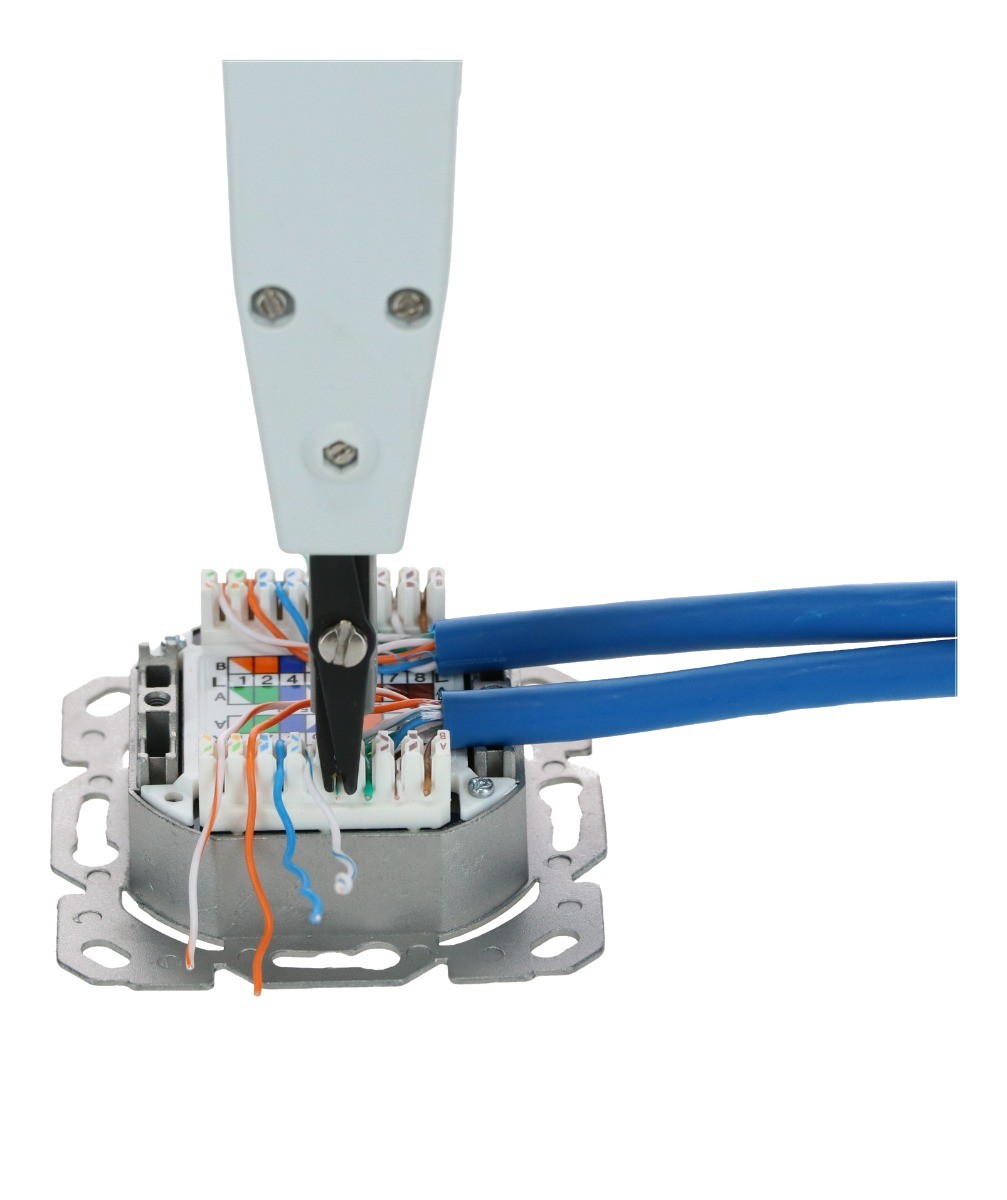

Paso 3: Complete la instalación de la toma de pared con la herramienta LSA.
¿Has colocado los cables en el orden de colores correcto en la regleta LSA? A continuación, asegura la instalación presionando los cables con la herramienta LSA. Hazlo con cuidado y precisión. Una correcta fijación garantiza una conexión a internet estable en todas las habitaciones. Asegúrate de colocar la herramienta LSA en la toma de pared de forma que las cuchillas negras corten los cables por fuera.

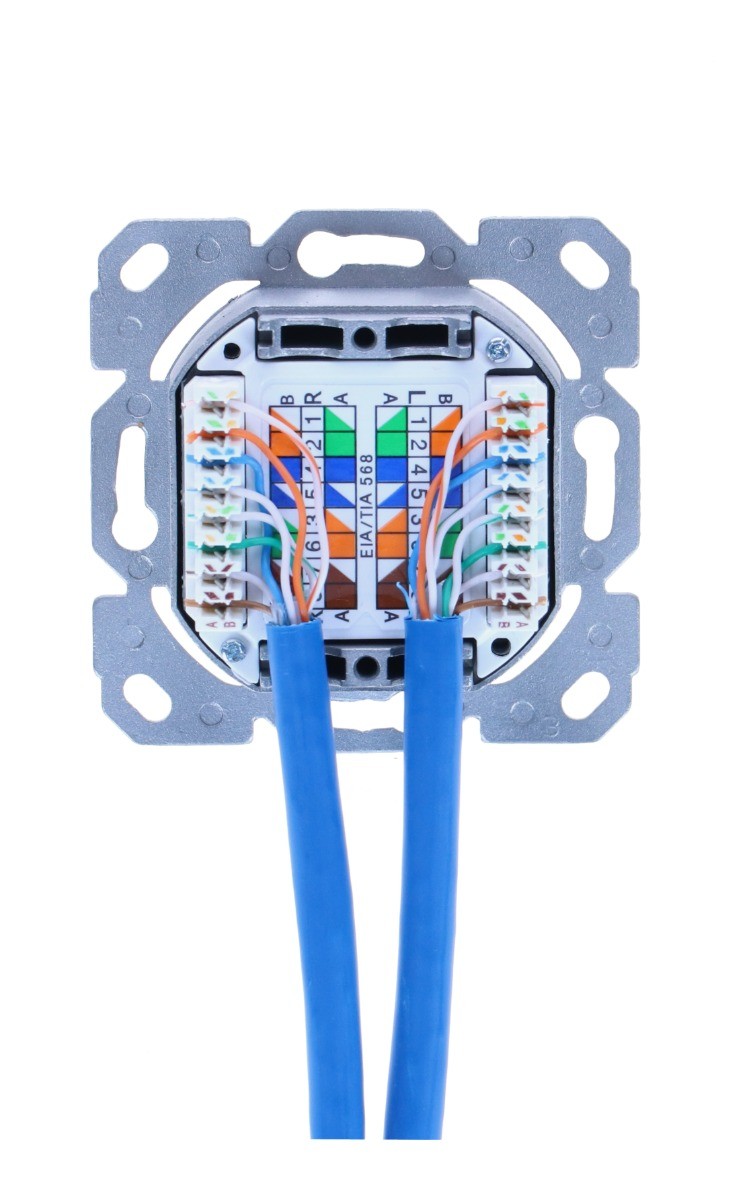

Paso 4: comprobar la instalación
¿La instalación se parece a la imagen de abajo? ¡Entonces ha conectado correctamente un cable UTP a una toma de pared! ¡La caja de empotrar o de superficie ya está lista para usar!
¿Quieres terminar el cable de red con un conector RJ45? Puedes leer los pasos en nuestro blog ¿Cómo hago un cable UTP?

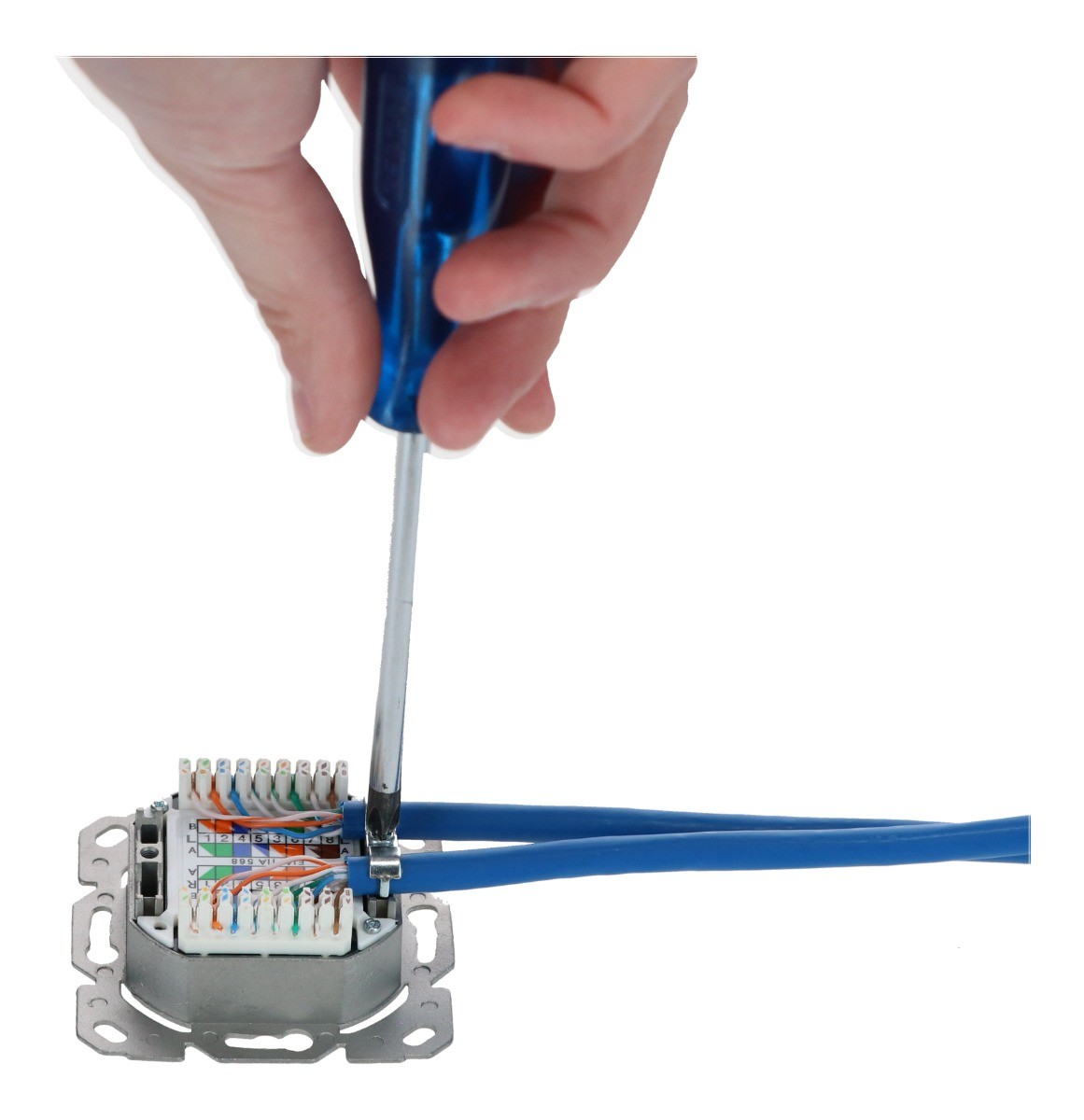

Paso 5: Colocar la abrazadera del cable
Para fijar los cables, coloque la abrazadera para cables incluida sobre los cables UTP.

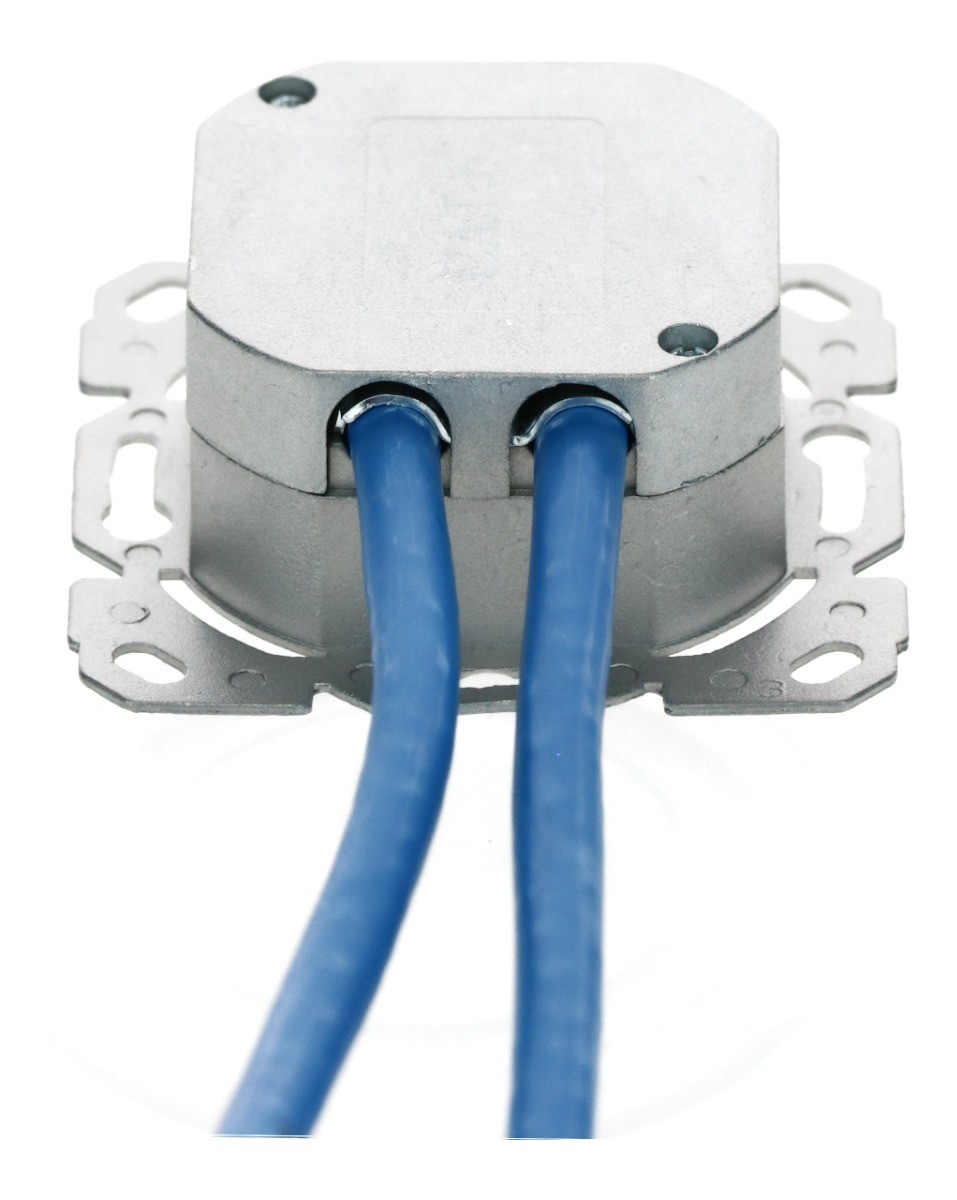

Paso 6: Finalización de la conexión de la toma de pared

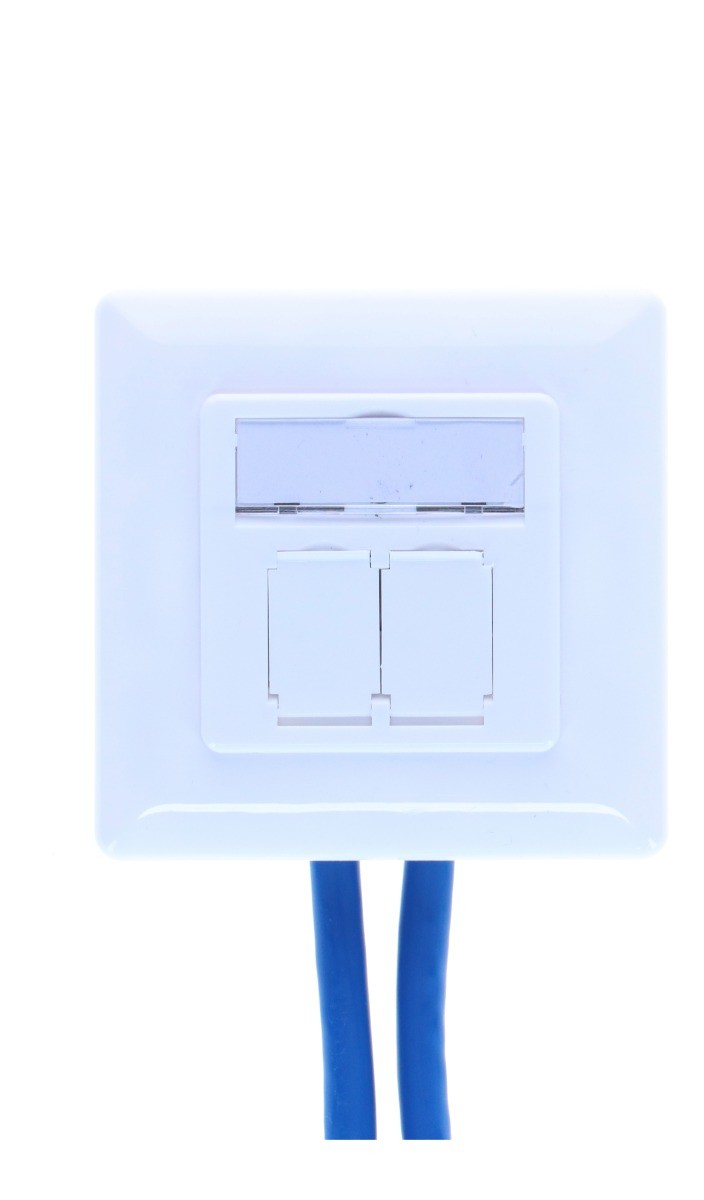

Una vez que hayas colocado el soporte del cable, vuelve a colocar la tapa de la toma. La toma ya está lista para su instalación en la pared. Vuelve a colocar la parte frontal de la toma.
