Para conectarse a internet, es necesario conectar un cable de red a un conector o a una toma de pared. En el interior del cable, verás que los hilos tienen un revestimiento de colores. Los colores indican el orden en que se conectan los pares de hilos. Pero, ¿cuál es el orden correcto?
Configuración estándar del cable de red
La principal razón para usar códigos de color en los cables de red es evitar confusiones y asegurar que el cable esté conectado correctamente. Esto es fundamental para el buen funcionamiento de la red y un tráfico de datos óptimo.
El cableado UTP consta de 8 hilos, cada uno de un color diferente. Los colores son siempre los mismos. Esto facilita la conexión correcta del cable de red.
Código de color A o B
Existen dos códigos de color diferentes para cables de red: el EIA/TIA-568A (estándar A) y el EIA/TIA-568B (estándar B). En Europa, es común utilizar el código de color estándar B (568B). Por lo tanto, los cables se conectan a un conector RJ45 o a una toma de pared según el código de color estándar B. La secuencia de colores es la siguiente:

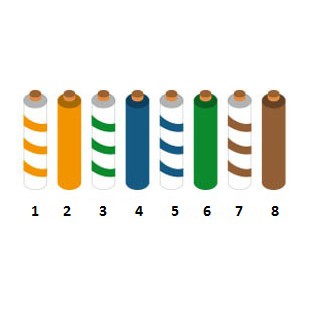

1. Blanco-naranja
2. Naranja
3. Blanco-verde
4. Azul
5. Blanco-azul
6. Verde
7. Blanco-marrón
8. Marrón
Código de colores de los conectores RJ45
Al conectar un cable de red a enchufes de pared también debe respetar la secuencia de colores según el estándar B. Sin embargo, es importante prestar mucha atención a la numeración indicada en la toma de pared. Para las cajas empotradas de nuestra gama, la secuencia de conexión es 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.

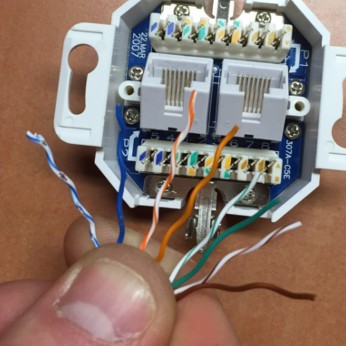

Como puede verse, los pares de cables en la foto de abajo deben colocarse en un orden diferente. Por lo tanto, el diagrama en la toma de pared siempre determina el orden de los cables:
- Blanco-azul (5)
- Azul (4)
- Blanco-naranja (1)
- Naranja (2)
- Blanco-verde (3)
- Verde (6)
- Blanco-marrón (7)
- Marrón (8)
¿Cuál es la secuencia de colores en un cable cruzado?
Con un cable cruzado, se utiliza el estándar B (568B) en un lado y el estándar A (568A) en el otro. La secuencia de colores según el estándar A es la siguiente:
- Blanco-verde (3)
- Verde (6)
- Blanco-naranja (1)
- Azul (4)
- Blanco-azul (5)
- Naranja (2)
- Blanco-marrón (7)
- Marrón(8)
