Conectar un panel de parcheo es una parte importante de la instalación de una red. Con un panel de parcheo, se conectan los dispositivos a la red. En este artículo, leerá los 4 pasos que debe seguir para conectar correctamente un panel de parcheo blindado y uno sin blindaje.
¿Cómo funciona un panel de conexiones?
Un panel de conexiones es un panel plano con múltiples puertos en la parte frontal y posterior. Se utiliza para gestionar cables de diversas fuentes y dirigirlos a diferentes destinos. Por ejemplo, un panel de conexiones puede usarse para cablear un armario de conexiones. Los cables de entrada se conectan a la parte posterior del panel, mientras que los puertos frontales se utilizan como salidas para cables de conexión con conectores RJ45 que se conectan, por ejemplo, a un televisor inteligente, una PlayStation o un ordenador portátil.
Un panel de conexiones permite organizar, rastrear y mantener fácilmente los cables, mejorando el rendimiento de la red y reduciendo el tiempo de inactividad. En este artículo, le mostramos con imágenes cómo conectar correctamente un panel de conexiones.
Tenga en cuenta que el panel de conexiones puede variar según la categoría (Cat 5e, 6, 6a o 7). Esto también podría aplicarse a su caso, pero el procedimiento es el mismo para todos los tipos de panel de conexiones.
¿Está conectando los cables de instalación a un panel de conexiones blindado (STP o FTP)?
Luego, haga clic aquí y acceda al plan paso a paso para esta conexión.
Paso 1: la preparación

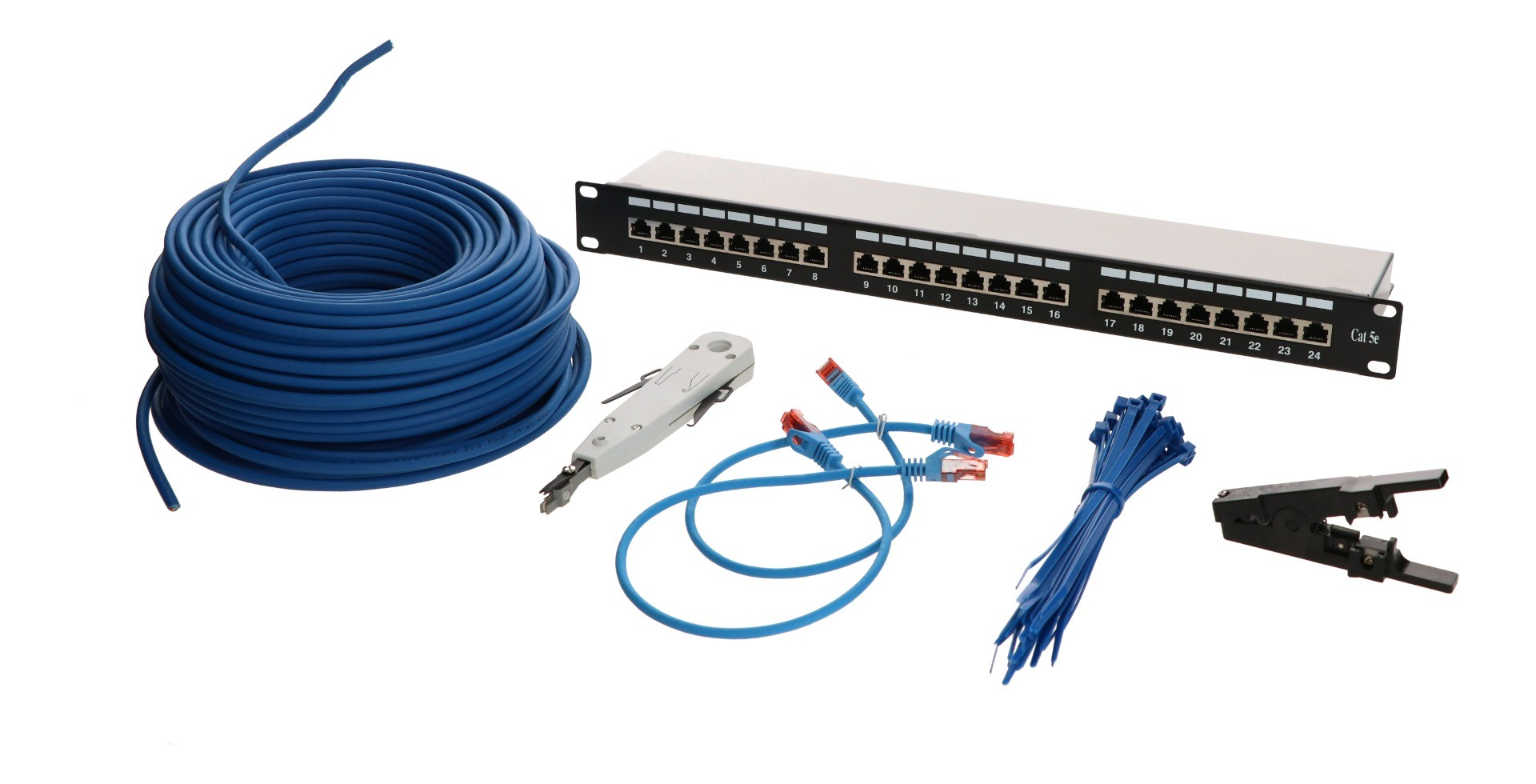

Desea instalar un panel de conexiones en un gabinete de conexiones. Reúna todos los elementos necesarios en la estación de trabajo. Necesitará lo siguiente:
- un panel de conexiones UTP
- un pelacables

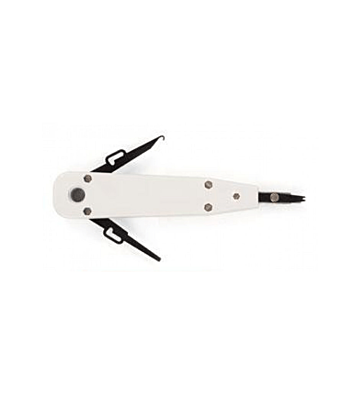

- Pinzas LSA
- Cable UTP Danicom Cat 5e, 6, 6a o 7 en carrete (rígido)
- bridas para cables
- Opcional: cables de conexión
Nota: asegúrese de que el panel de conexiones sea de la misma categoría que la instalación y los cables de conexión. Esto garantiza la mejor conexión posible al cablear el armario de conexiones.
Paso 2: cortar los cables

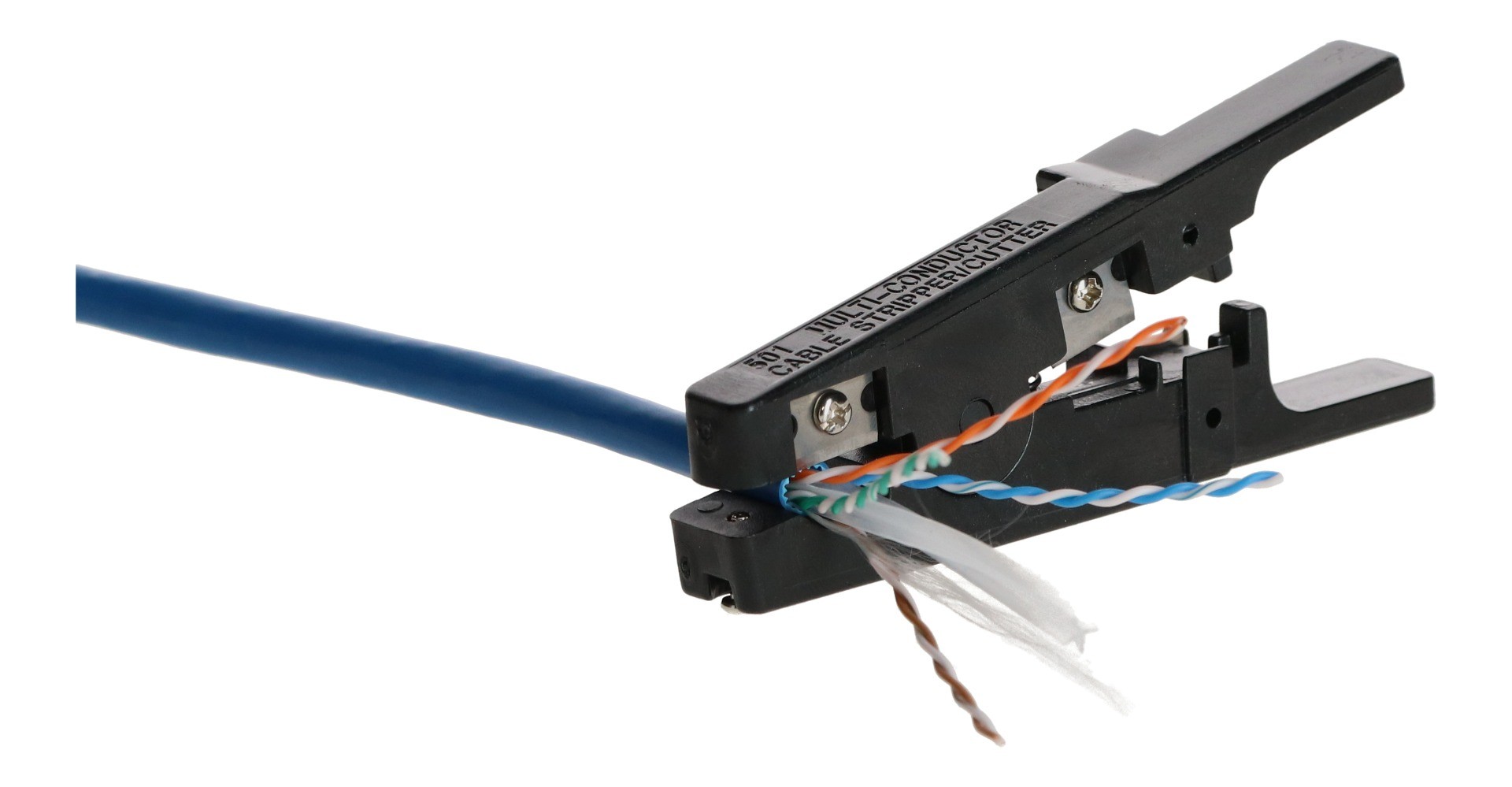

Una vez que tenga todos los materiales necesarios en el lugar de trabajo, comience con el segundo paso: cortar el cable. Puede cortarlo fácilmente con un pelacables. Tome el cable rígido del carrete, pele aproximadamente 6 cm y luego retire el hilo de nailon. Asegúrese de que el código del cable permanezca visible. ¿Está trabajando con varios cables de instalación? Entonces asegúrese de cortar todos los cables a la misma longitud.
Paso 3: Conexión del cable de instalación
En este paso, conectará el cable de instalación al panel de conexiones. En Europa, utilizamos la norma B para las conexiones. La norma B especifica la secuencia de colores de los cables. La secuencia se muestra a continuación.
Acabado conforme a la norma europea B.
La norma europea B ( EN 50173-1 ) proporciona directrices para la instalación y gestión de redes. Esta norma garantiza una red de alta calidad. Dado que todos los dispositivos en Europa se conectan según esta norma, puede estar seguro de que la instalación es segura y correcta. También verá la letra « A » en el panel de conexiones. Esto significa que cumple con la norma A. Esta es otra forma de conectar un panel de conexiones, pero no se recomienda.

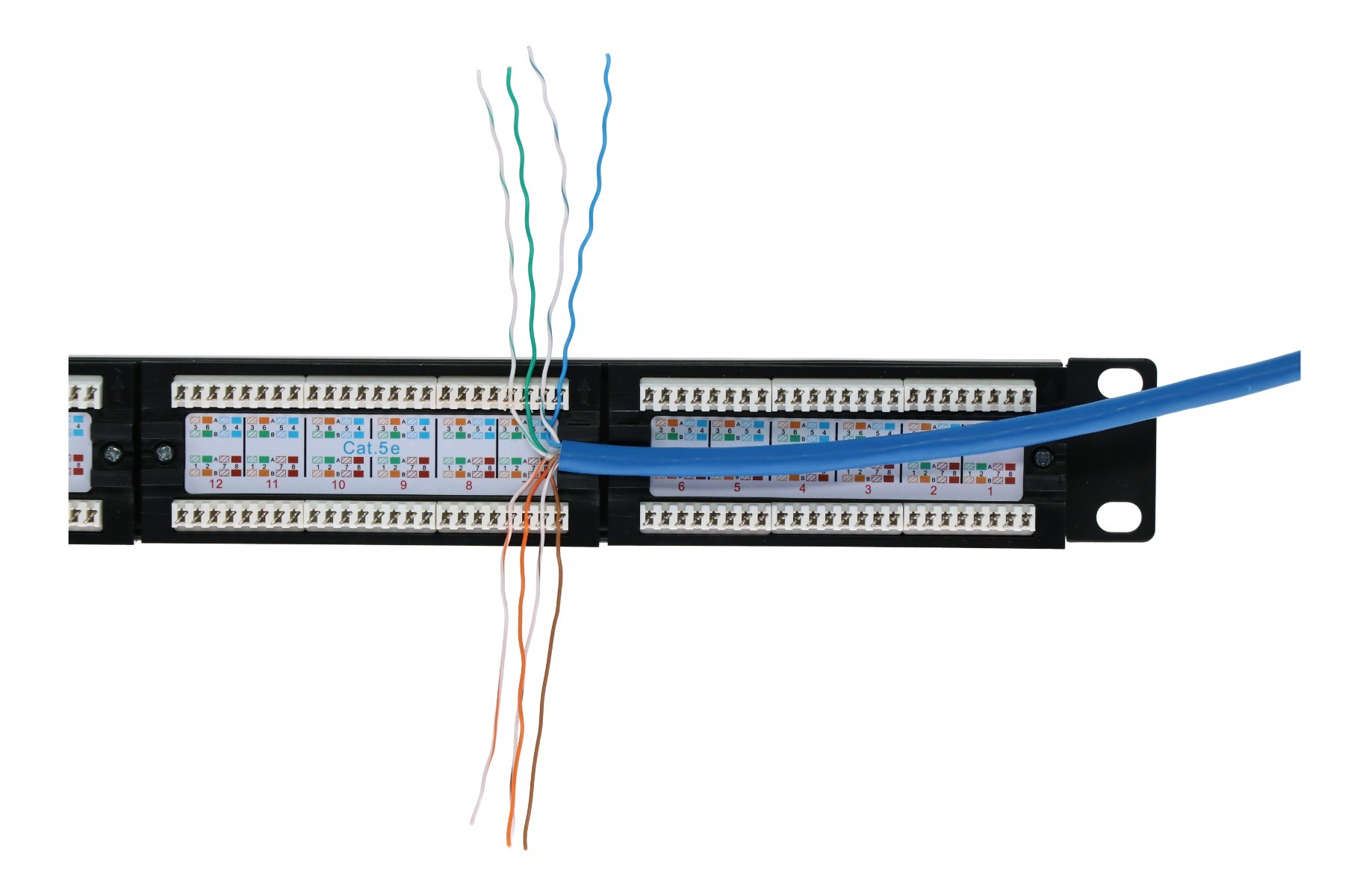

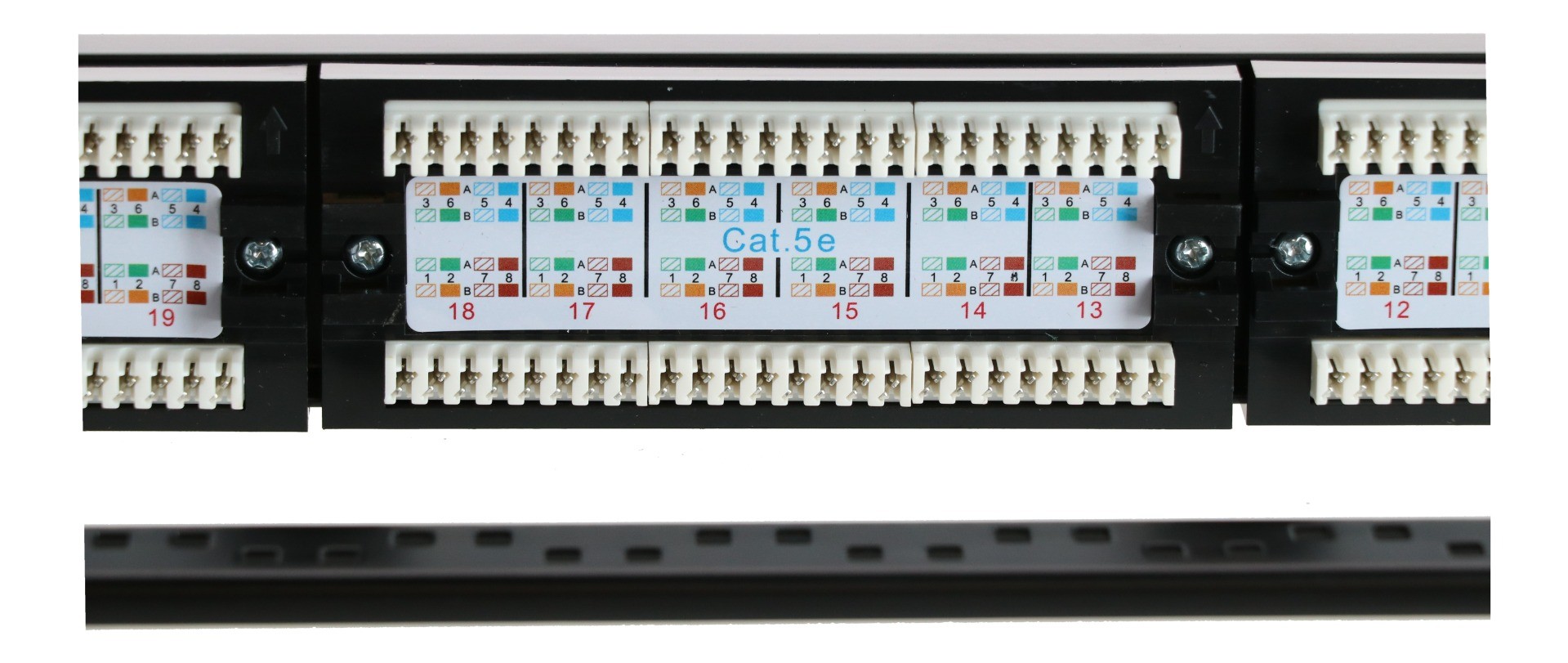

Coloque los pares de cables en el orden de colores correcto en la ranura del panel de conexiones.
¿Está trabajando con varios cables de instalación? En ese caso, trabaje siempre de derecha a izquierda para que los nuevos cables se superpongan a los anteriores. De esta forma, los cables ya conectados no interferirán con la conexión de los nuevos.
Ahora, retuerza el exceso de longitud de los cables juntos en el lado donde los cortará en el siguiente paso con los alicates LSA .
Paso 4: terminar con alicates LSA

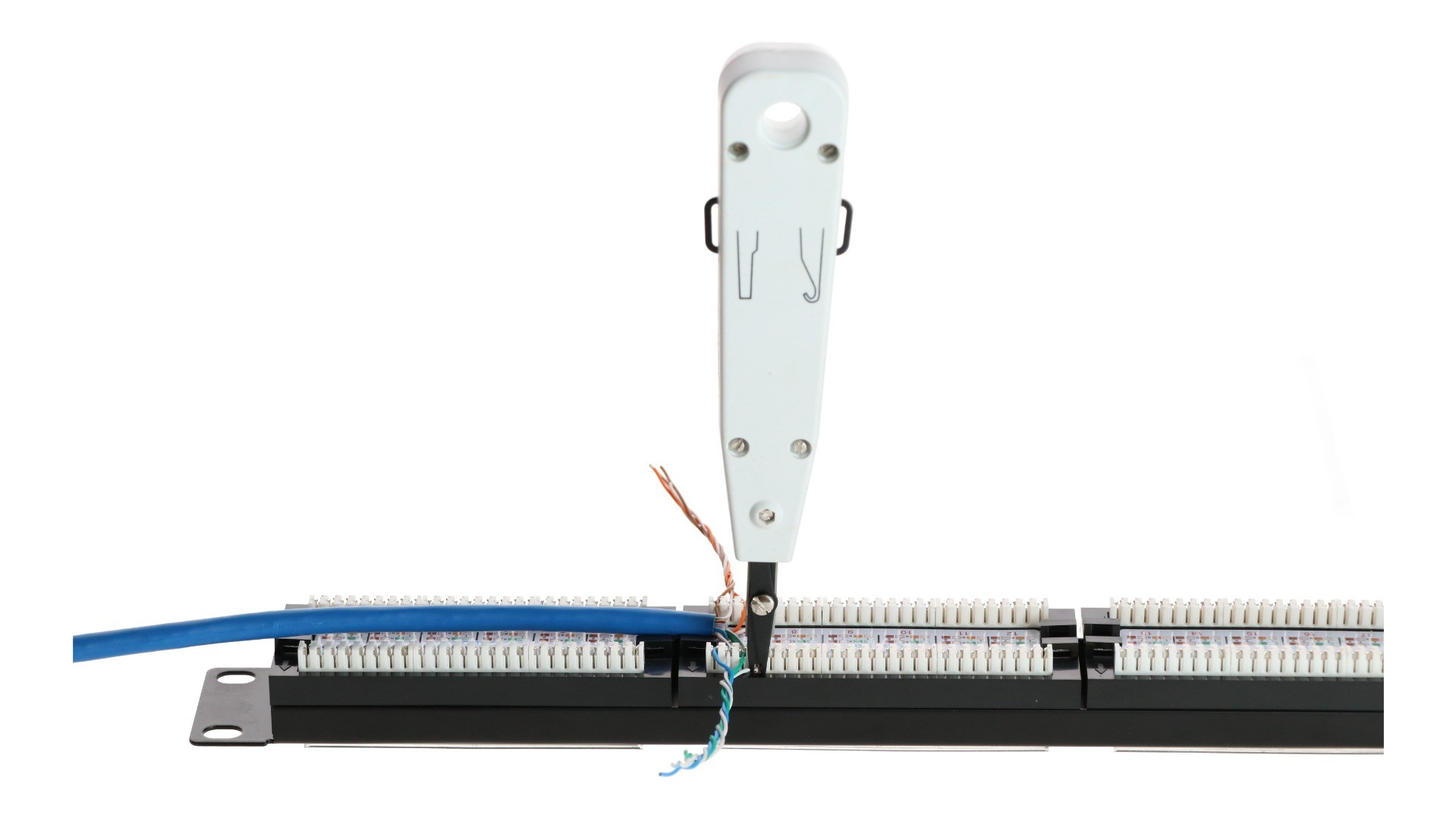

Toma las pinzas LSA. Usa estas pinzas para presionar los cables sobre los puntos de contacto del panel de conexiones correctamente. Hazlo con cuidado, ya que esto asegura la conexión. Nota: asegúrate de que las cuchillas negras estén en la parte exterior de las ranuras para cortar el cable de instalación por el lado correcto.
Paso 5: Sujetar y agrupar el cable de instalación.
Ya casi has terminado la instalación en el panel de conexiones. Como paso final, debes ocultar ordenadamente el cable de instalación. Hay dos maneras de hacerlo.

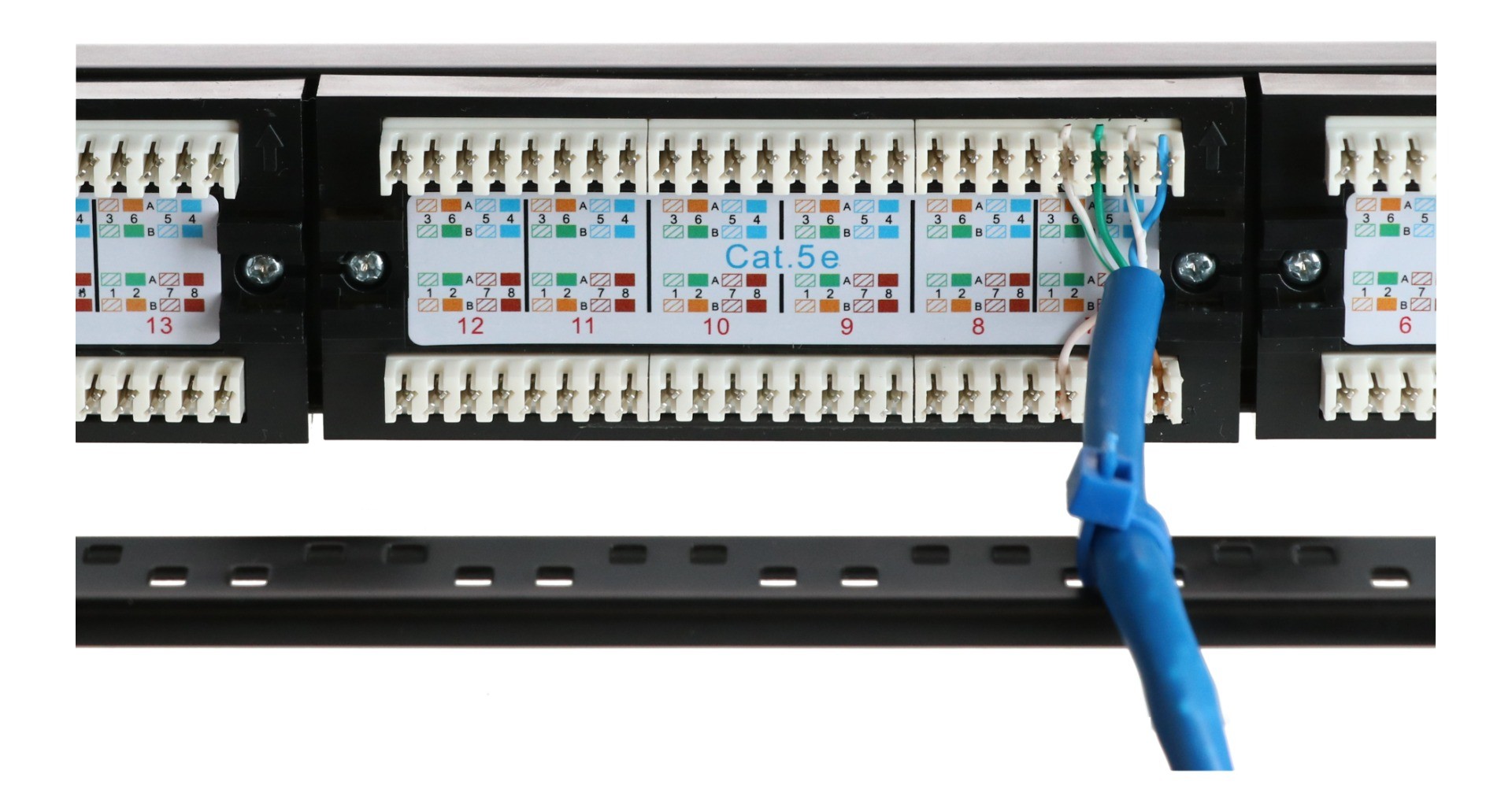

1. Puede optar por conectar cada cable individualmente a la parte posterior del panel de conexiones. Asegure el manojo de cables al soporte para cables suministrado utilizando bridas para cables.

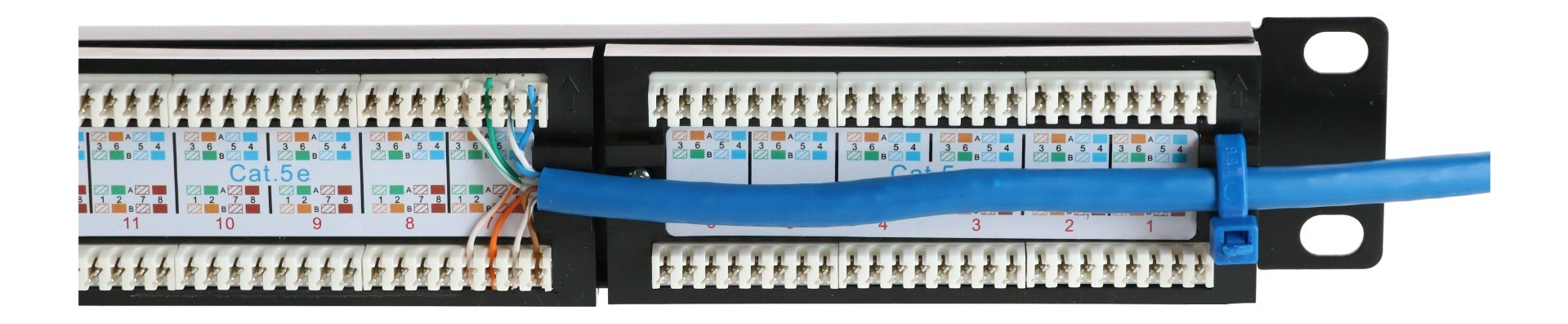

2. La segunda opción es especialmente adecuada si utiliza varios cables de instalación y desea ocultarlos como una sola unidad, por ejemplo, en un conducto para cables. Agrupe los cables hacia la izquierda o hacia la derecha. A continuación, sujételos todos con una brida.
Como paso final, inserte los cables de conexión necesarios en los puertos correspondientes del otro lado del panel de conexiones para establecer la conexión con los dispositivos. ¡Ya ha completado la instalación del cable de conexión en el panel de conexiones!
Conexión de un panel de conexiones STP o FTP
¿Vas a conectar cables de instalación blindados y un panel de conexiones blindado? Entonces sigue los pasos que se indican a continuación.
Paso 1: la preparación
Asegúrate de reunir todos los materiales. Necesitarás esto:
- un panel de conexiones STP o FTP
- un pelacables
- Pinzas LSA
- Cable Danicom CAT 5e, 6, 6a o 7(S)/FTP en rollo (rígido)
- bridas para cables
- Opcional: cables de conexión
Nota: asegúrese de que el panel de conexiones sea de la misma categoría que la instalación y los cables de conexión. Esto garantiza la mejor conexión posible.
Paso 2: cortar los cables

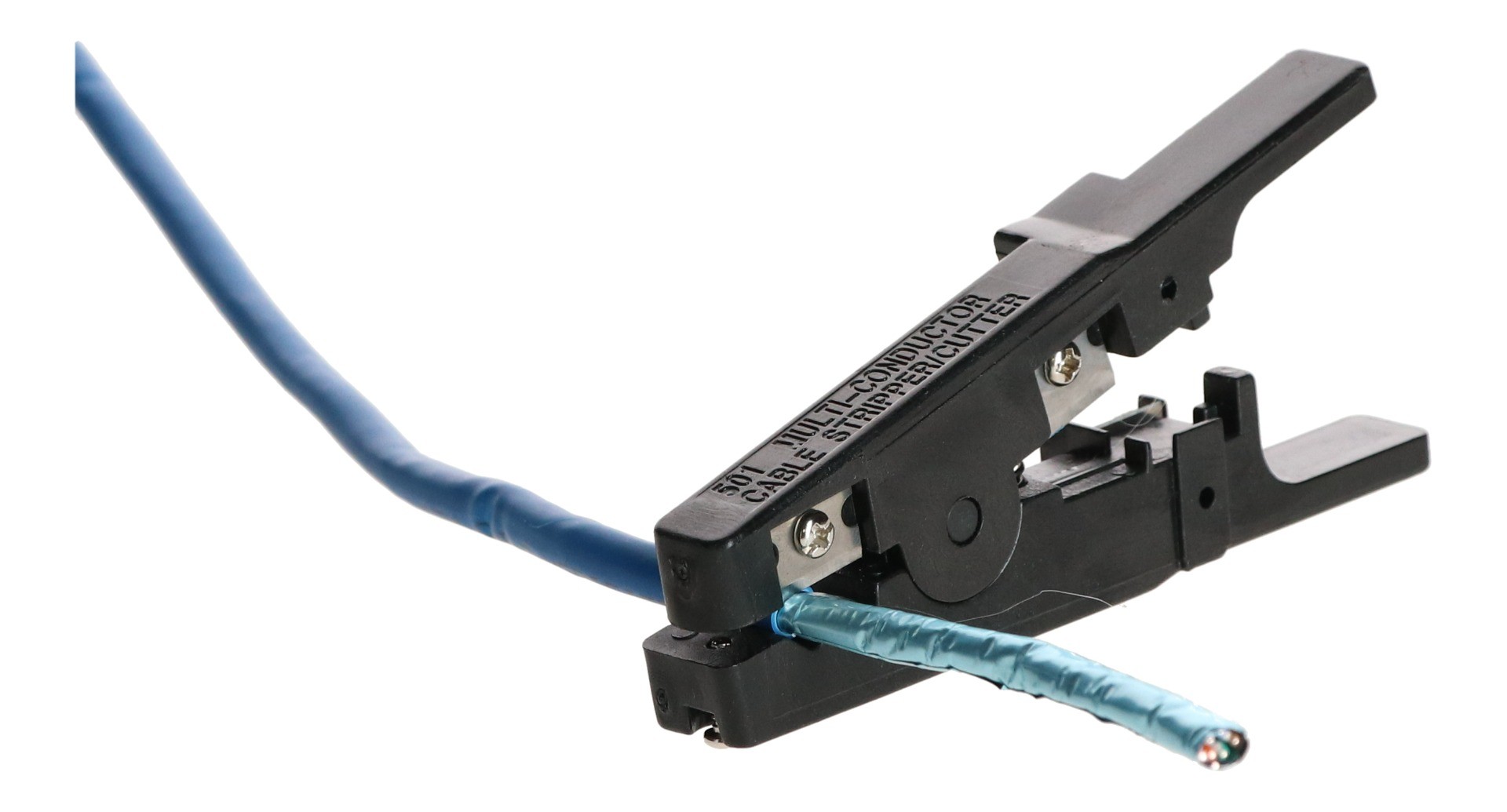

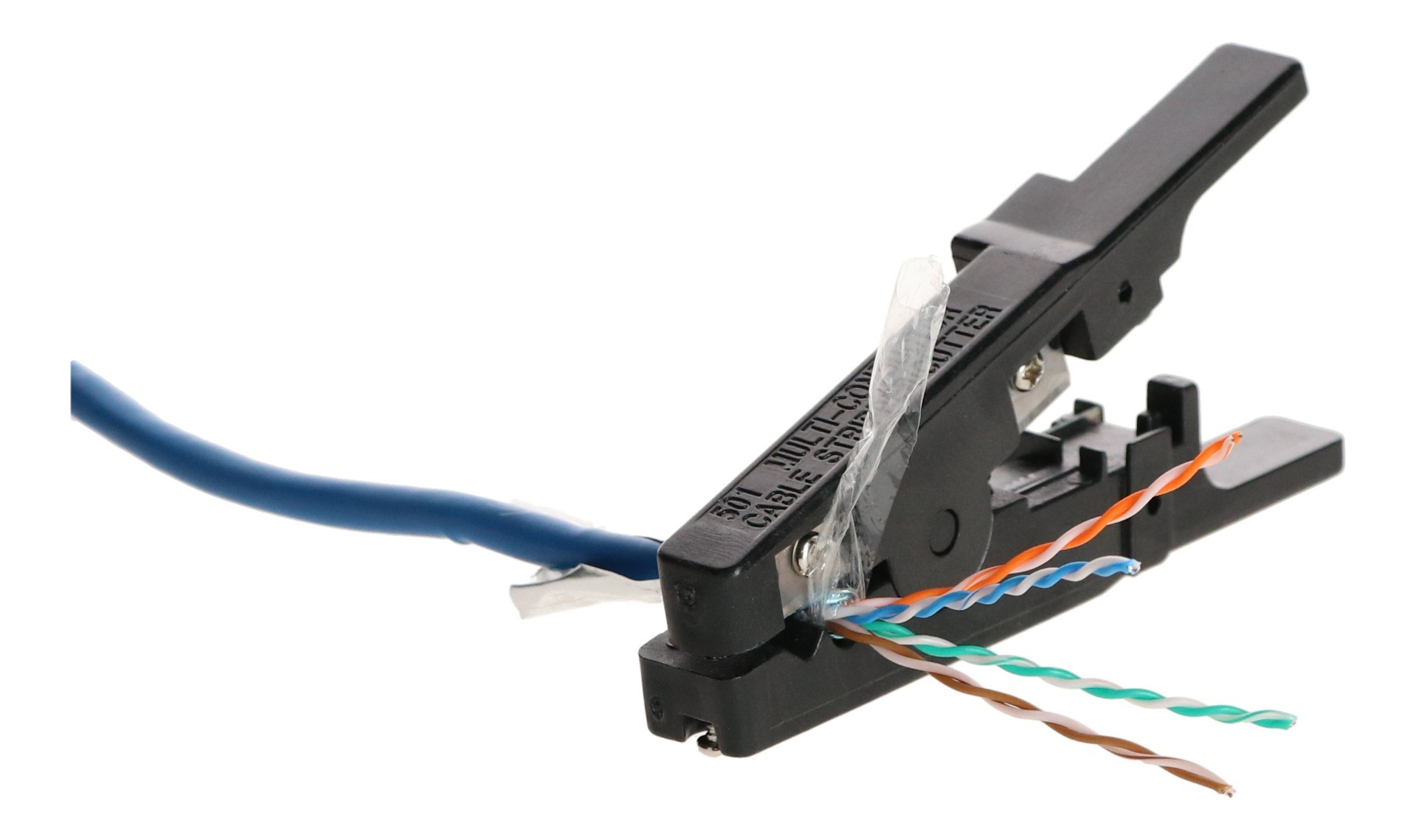

Tome el cable de instalación rígido del rollo, pele aproximadamente 6 cm con el pelacables y doble la lámina de aluminio hacia atrás. A continuación, retire la película de plástico (si la hay) y enrolle el cable de tierra alrededor de la lámina de aluminio doblada.
Paso 3: Conexión del cable de instalación

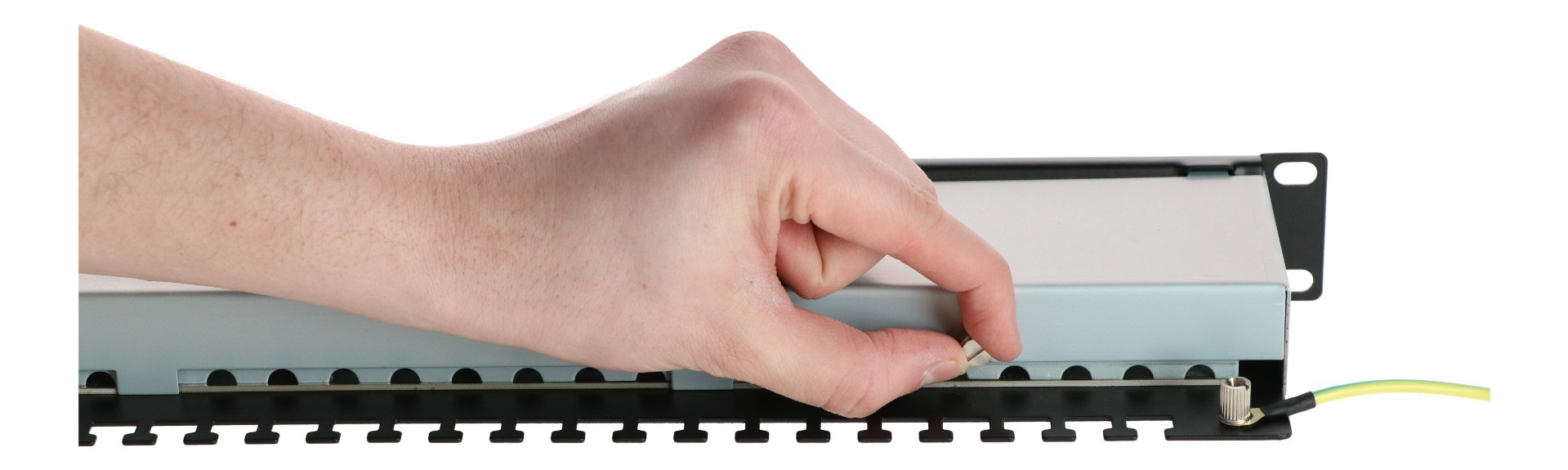

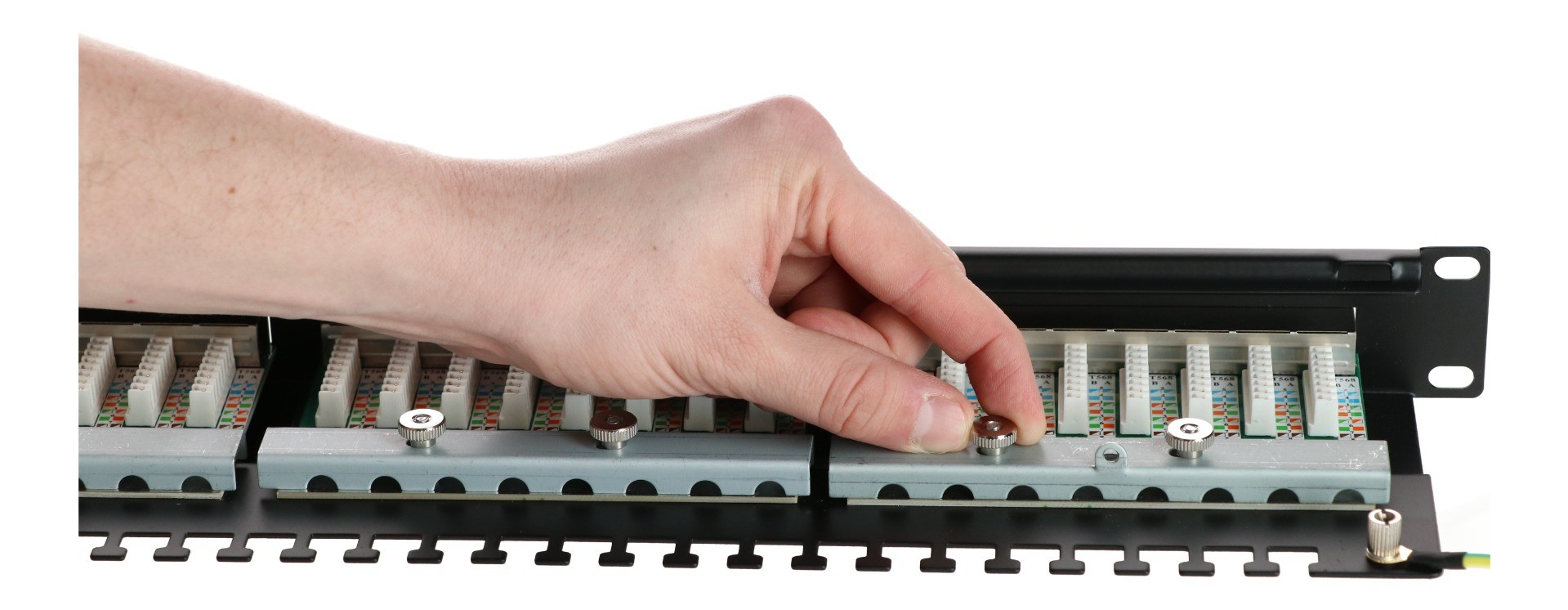

Toma el panel de conexiones y colócalo frente a ti de manera que los puertos de conexión queden orientados en dirección opuesta a ti. A continuación, retira la cubierta protectora. Para ello, desatornilla los tornillos.
Retire también la abrazadera del cable.

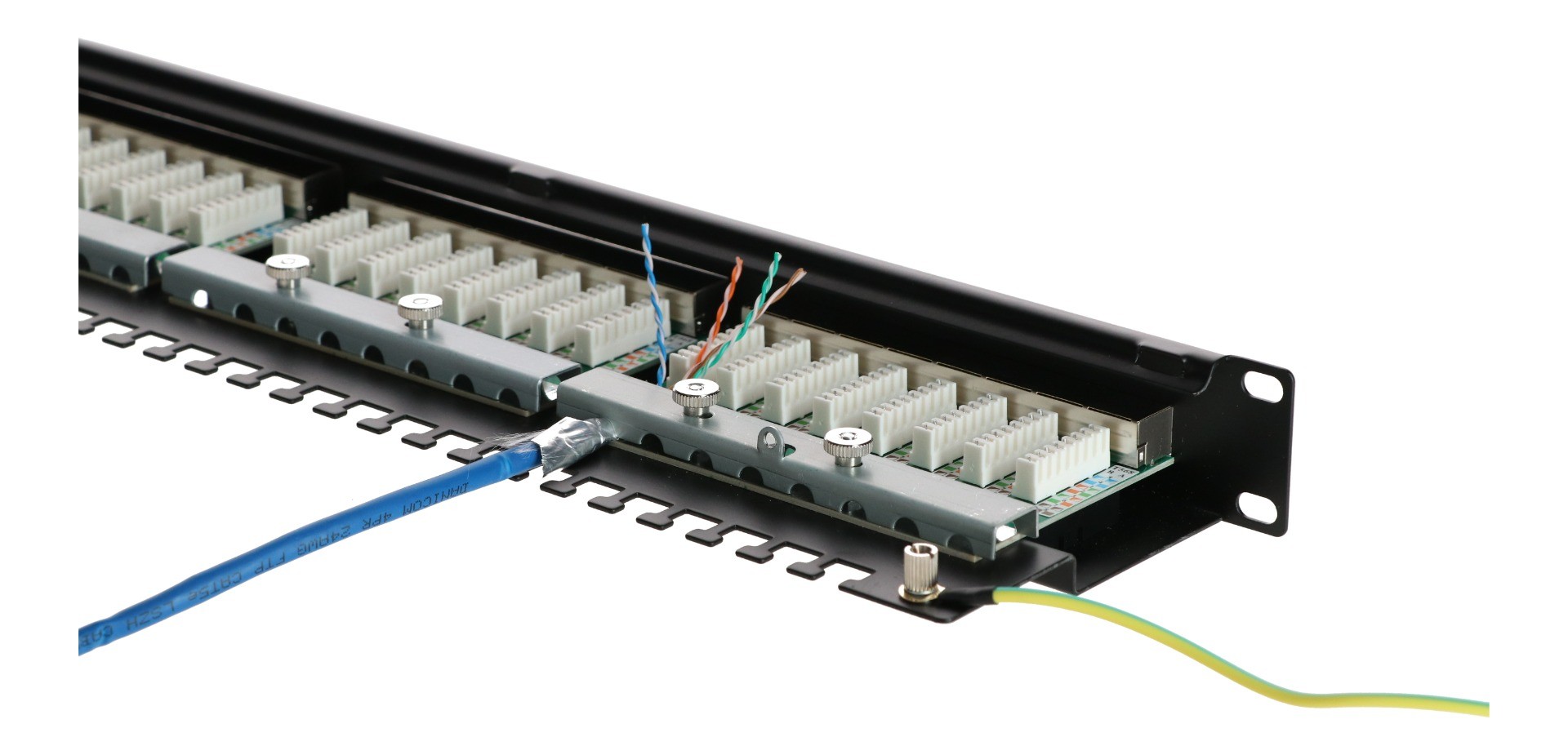

Coloque el cable con la sección alrededor de la cual ha enrollado el cable de tierra debajo de la abrazadera y apriétela bien. Retire el exceso de papel de aluminio.
Ahora conecta el cable de instalación al panel de conexiones. En Europa, utilizamos la norma B para las conexiones. Esta norma especifica la secuencia de colores de los cables. También puedes ver esta secuencia representada en tu panel de conexiones.
Acabado conforme a la norma europea B.
La norma europea B ( EN 50173-1 ) proporciona directrices para la instalación de redes. Dado que todos los dispositivos en Europa se conectan según esta norma, puede estar seguro de que la instalación es segura y correcta. También verá la letra « A » en el panel de conexiones. Esto significa que cumple con la norma A. Esta es otra forma de conectar un panel de conexiones, pero no se recomienda.
Lea más sobre la norma europea B y la secuencia de colores.
Paso 4: terminar con alicates LSA

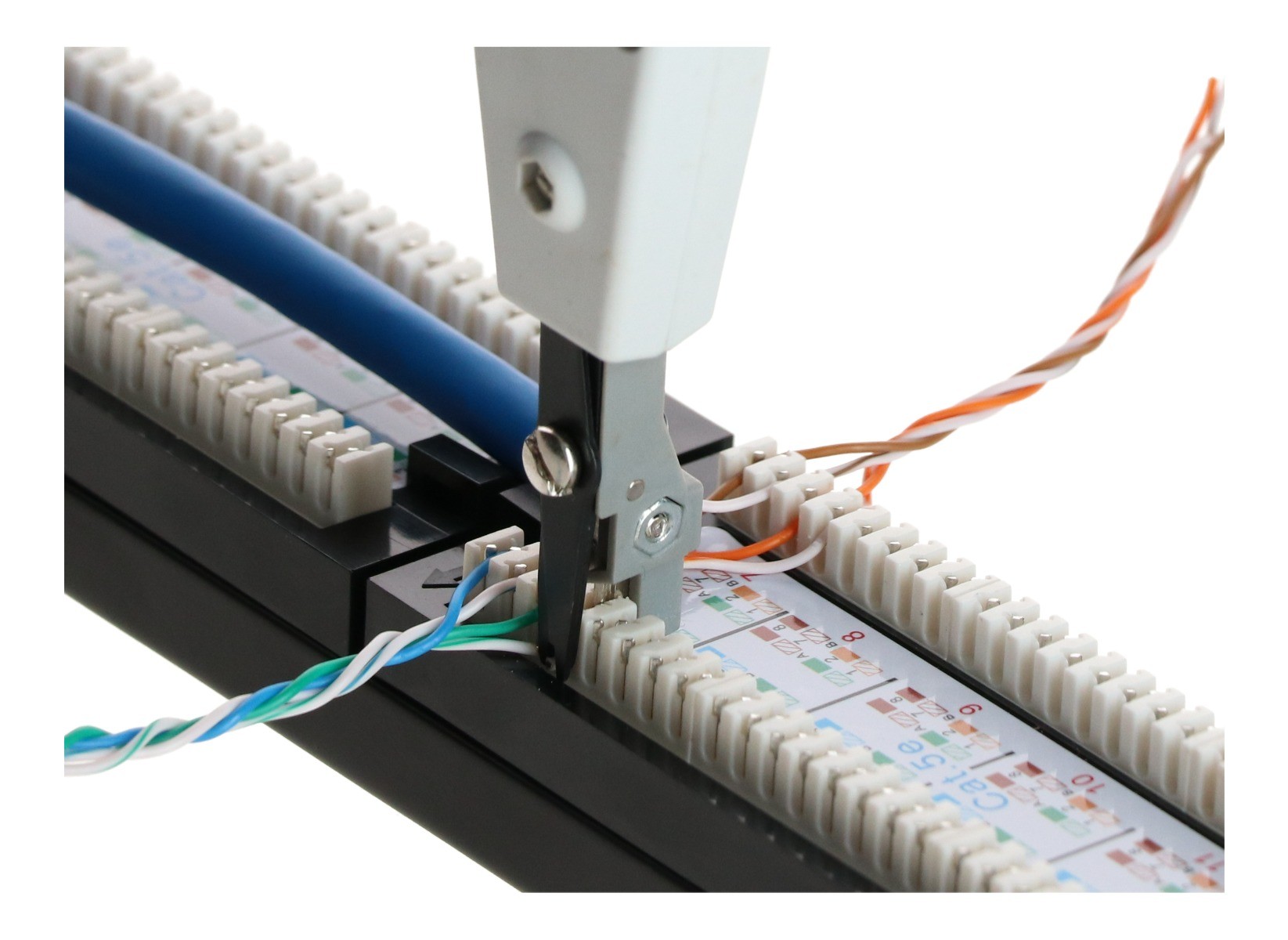

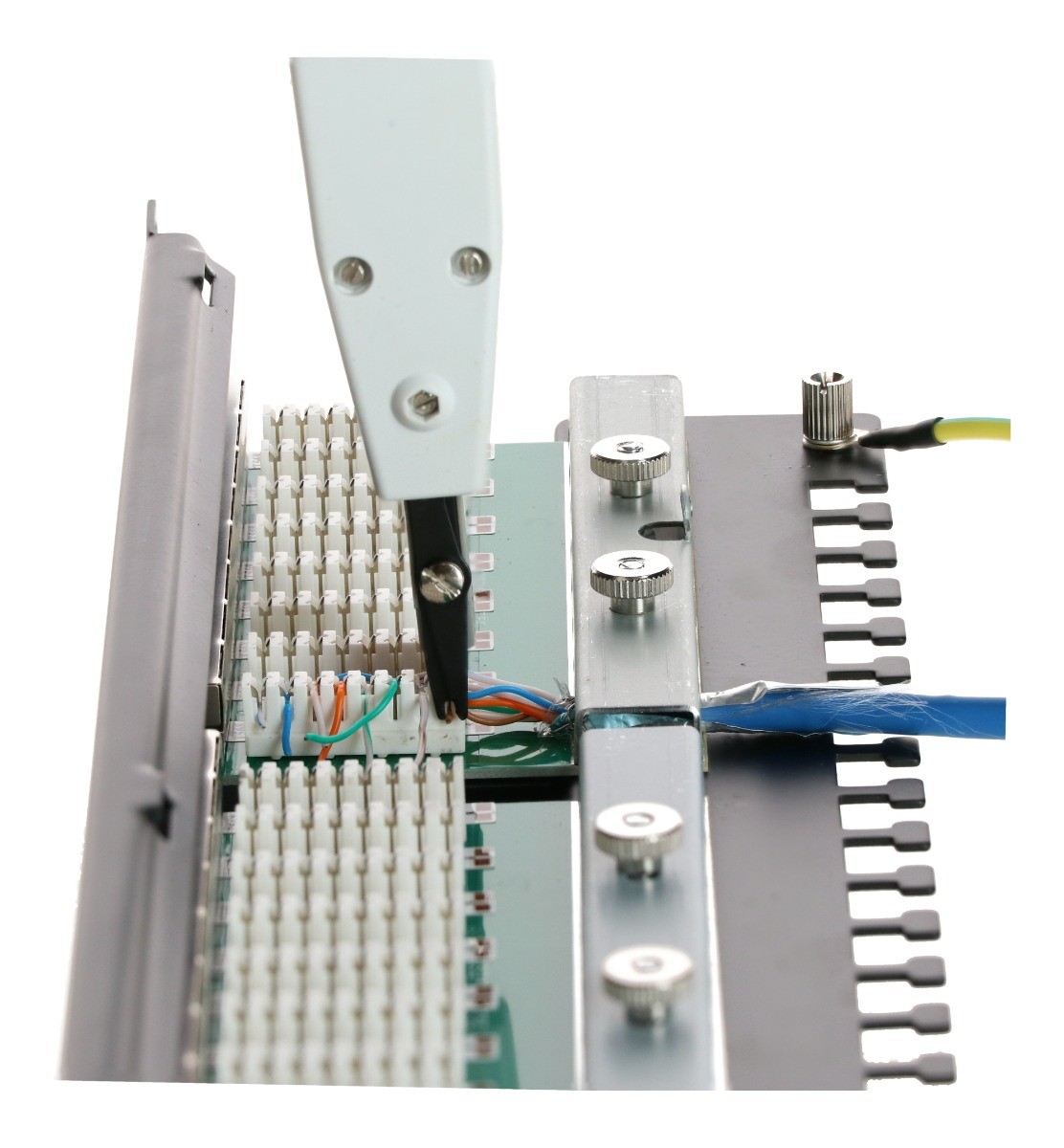

Toma las pinzas LSA. Usa estas pinzas para presionar los cables sobre los puntos de contacto del panel de conexiones correctamente. Hazlo con precisión, ya que esto asegura la conexión. Nota: asegúrate de que las cuchillas negras estén en la parte exterior de las ranuras para cortar el cable de instalación por el lado correcto.
Paso 5: Colocación del cable de instalación

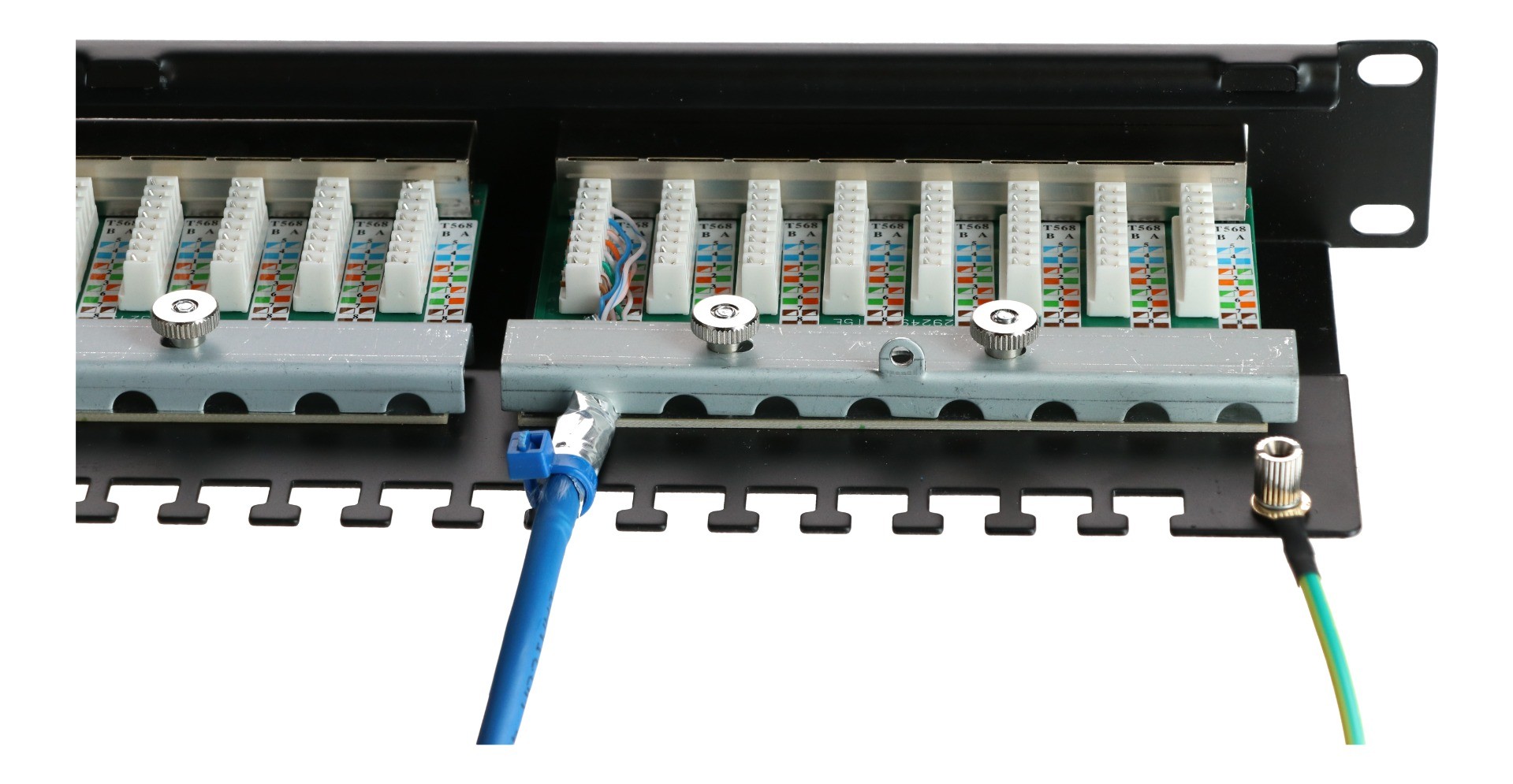

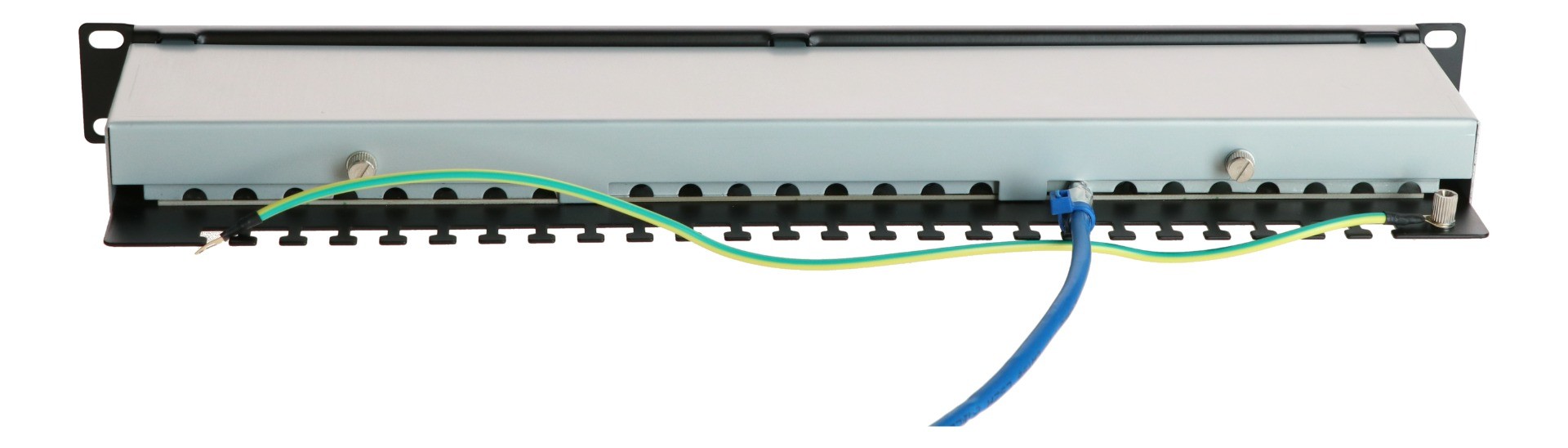

A continuación, sujete el cable con una brida y vuelva a atornillar la tapa. Si es necesario, puede conectar el cable de tierra a un punto de conexión a tierra en el panel de conexiones.
Ahora vuelve a colocar la cubierta protectora en el panel de conexiones.
Como paso final, inserte los cables de conexión necesarios en los puertos correspondientes del otro lado del panel de conexiones para establecer la conexión con los dispositivos. ¡Ya ha completado la instalación del cable de conexión en un panel de conexiones blindado!
